elektroncso.hu - Boost és Overdrive torzító pedál

Az oldalon eddig méltatlanul kevés zenekari csöves eszköz leírása jelent meg. Ezt kívánjuk most egy kicsit bővíteni, hiszen manapság az elektroncsövek jelentős felhasználói tábora éppen a zenészek közül kerül ki és az sem titkos, hogy ők azok akik miatt a csőgyártás ismét fellendülőben. Még a nyolcvanas évek elején egy barátom kérésére építettem egy torzítót ami ugyan lehetett volna ennek az elődje, de az félvezetős volt, és az effekt mindössze annyiból ált, hogy két diódával mintegy négyszögesítette a gitár felől érkező szinusz alakú hullámot. Azért építettem meg, mert a könyvben azt ígérték, hogy a négyszög jeleknek köszönhetően erősen fémes hangzású lesz a gitár hangja, ami akkor a "heavy metal" láz közepén elvárás volt. Sajnos ez nem az a hangzás volt amit terveztünk, a hangja igen nyers, és érdes volt de közel sem fémes, inkább Jimy Hendrix stílusú volt mintsem az áhított Iron Maiden, vagy Saxon. Én aztán továbbiakban nem is foglalkoztam vele, hiszen csak lég gitározásig jutottam. Most ismét egy zenész barátom Gergő keresett meg, hogy igazán össze dobhatnám ezt a rajzot és átküldött jó pár kapcsolást. Leg több hasonlóképen nézett ki, de egyszerűbb volt mint ez, bár ha megnézzük azért ez sem bonyolult. Amiért még is ezt választottam az, az volt, hogy ezen hangszínt is lehet állítani, illetve ezzel a szolgáltatással több volt mint a többi. Gergő hozott egy pedált is, amiben valami félvezetős cucc fityegett, utp kábelből kiszedett egy eres vezetékeken. Ezt első lépésben minden gond, és lelkiismeret furdalás nélkül - mint egy sebész a rákos daganatot, távolítottam el. A pedál jelentős része készen volt, hiszen a lábkapcsoló és az egyik potinak a helye már ki volt alakítva, és a csatlakozók is be voltak szerelve. Nekem csak a csőfoglalatnak kellett a helyet kimarni, a spiáter házból, és a további két potinak is helyet csinálni. Ezt sem bonyolítottam el, az a maró fej pont jó volt ezekre is. A mechanikai rögzítés és csavarozgatás után kezdhettem is a kapcsolást felépíteni. Csak megjegyzem az előtte benne lévő cucc panelre került, ami - figyelembe véve a pedál, örökös hurcolását, jó stabil működést eredményezne. Ezzel szemben a panelt a csatlakozókkal való összekötésre utp-kábel egy eres vezetékeit használta. Ezt én rossz konstrukciónak tartom, mert az egy eres vezeték rosszul tűri a mozgatást, a forrasztástól különösen törőssé válik, ezzel könnyedén elérhető, hogy pont koncerten némul el a "csoda" pedál. Ebből a megfontolásból én nagyon sok eres műszer vezetéket használok, ami növeli a megbízhatóságot. Mindezek mellett a felépítés a csöves berendezéseknél megszokott ponttól-pontig huzalozás. Miután össze raktam adtam neki tápot az asztalon lévő pc tápról és meg mértem amit a kéznél lévő multiméter engedett. Így a készülék rendben volt, elkötést nem építettem be. Gergő elvitte és pár nap múlva vissza is hozta, azzal, hogy nem szól, bár ha a TONE, potit csavargatja másképpen sistereg. Ez mondjuk várható is volt, hiszen a TONE poti egy passzív szűrő. Egy kis időre félre kellett tennem, de most hogy haza hoztam és átnéztem ismét rendben találtam, nem értem hát miért nem ment. Mondjuk Gergő panaszkodott, hogy nem igen talált rendes dugasz tápot, illetve én adtam ugyan egy csövet hozzá mikor elvitte, de egy olyan példányt amiről nem lehetett tudni, hogy ECC83 vagy ECC82-e. Gergő azt mondta, hogy számos ilyen kis csöve van majd kipróbálgatja őket, biztosan lesz egy ECC82 is, nos szerintem nem lett. Mivel azonban haza vittem és ott volt rendes műszer is, - így készülhettek a mellékelt képek.

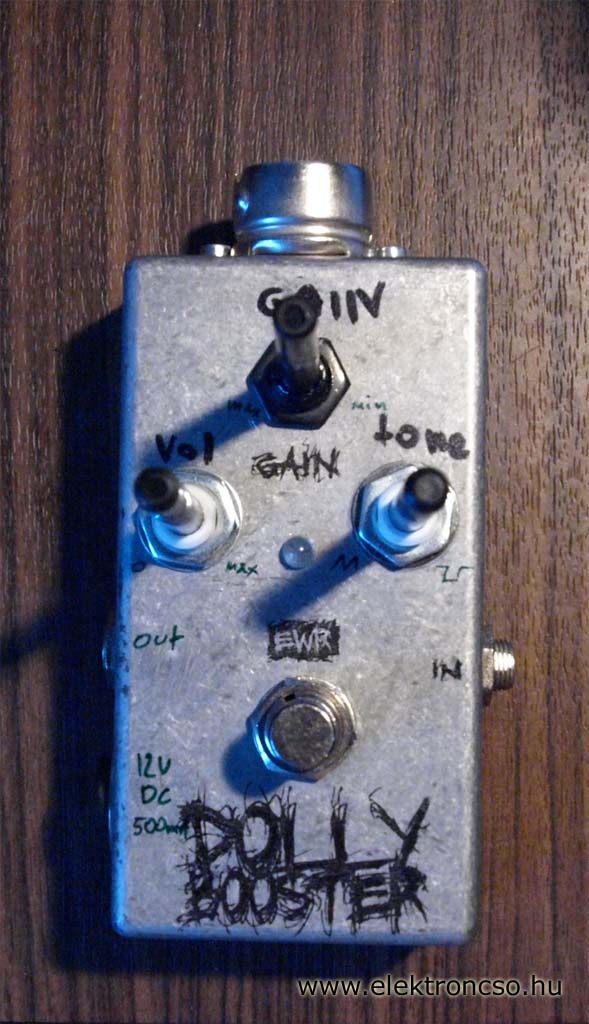

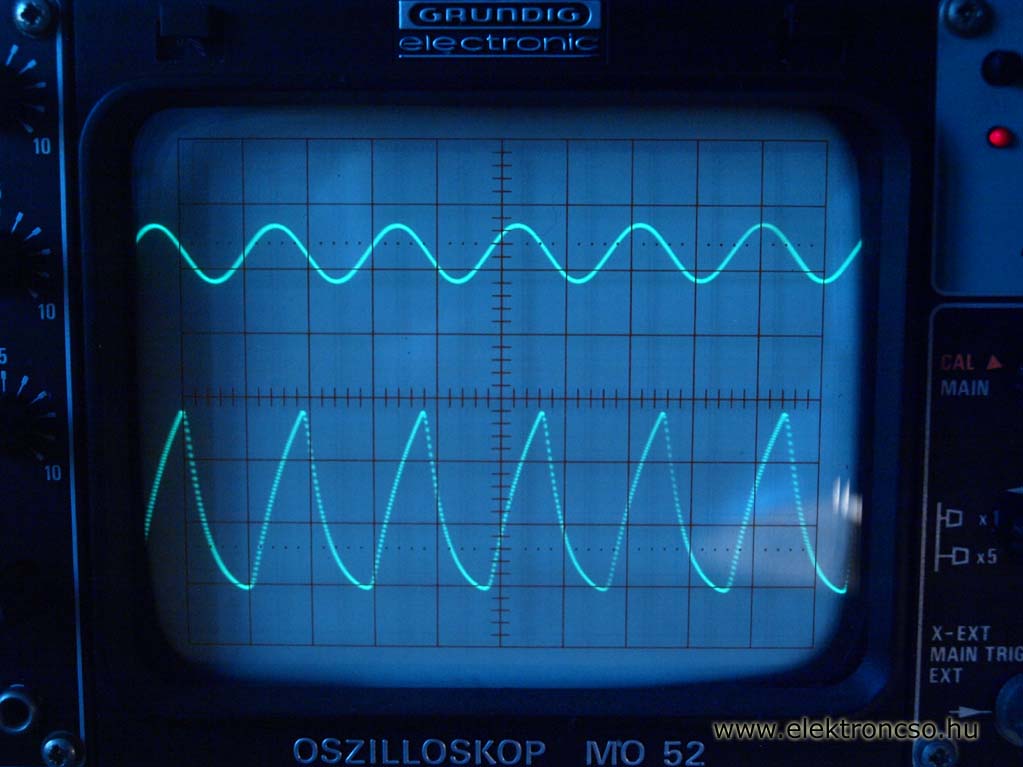

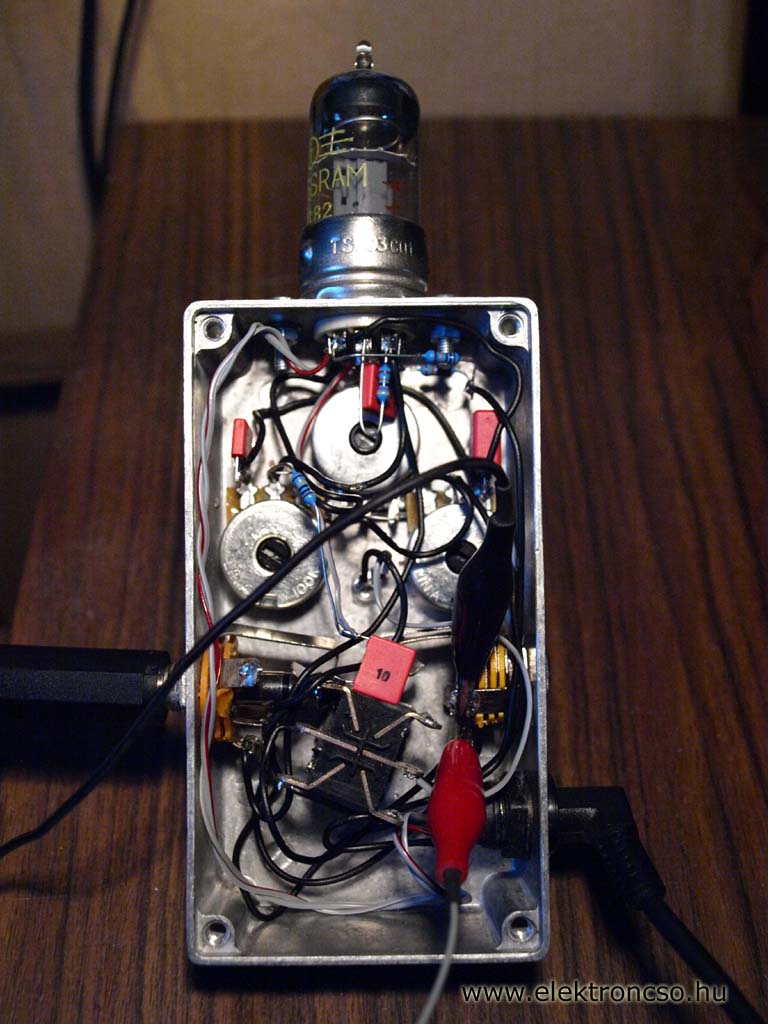

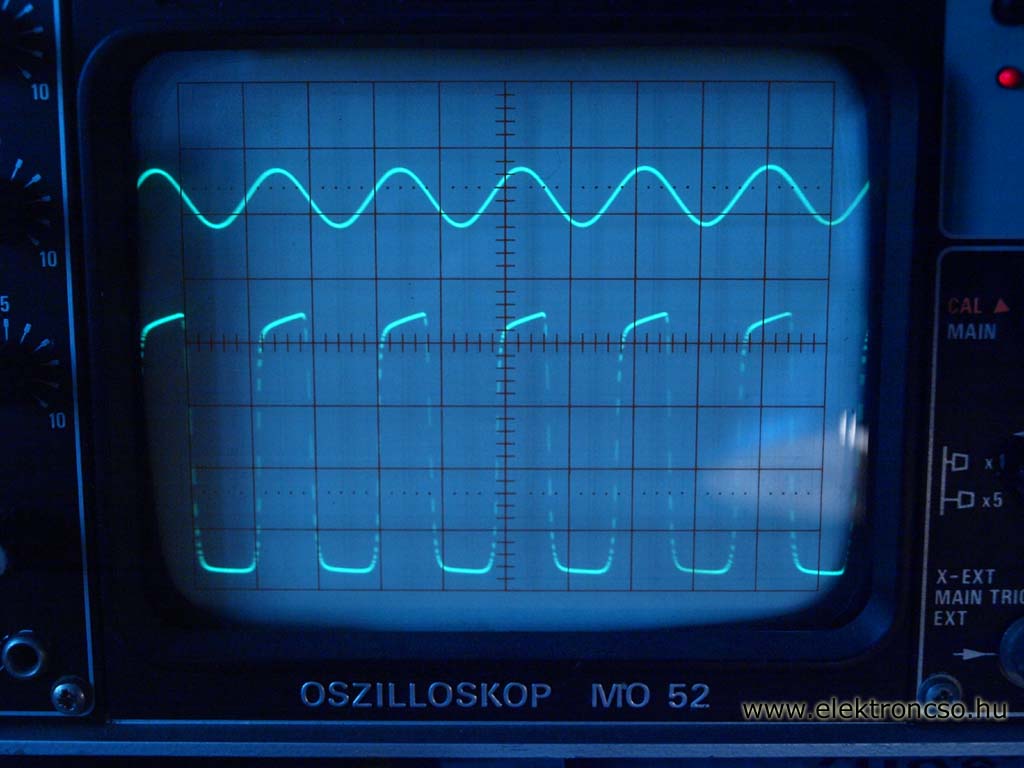

A készülék felépítése egyszerű a kapcsolás lelke az ECC82 kettős trióda. Ezt a csövet úgy fejlesztették ki, hogy meghajtó cső legyen így az erősítése viszonylag szerény de nagyobb áramot tud, mint a család többi tagja (ECC83, ECC81, ECC85) és ami miatt ide nagyon alkalmas, az autós felhasználás miatt az alacsonyabb anód feszültséggel is üzemképes. Persze nem 12V-ra gondoltak itt, de érdekes módon a cső működik ilyen alacsony feszültségen is, persze tegyük gyorsan hozzá rendes jel átvitelre így nem alkalmas annak azért magasabb anódfeszültség kellene, de itt torzítóról van szó, vagy is nem is cél a rendes jelátvitel. (Ennek ellenére nem olyan rossz a kép vagy is nem kell annyira magas anódfeszültség, számos hibrid fejhallgató erősítőben használják az ECC82-t mint a csöves rész.) Ennyire alacsony anódfeszültségnél a cső még erősen a munka egyenesének az alsó görbült részén üzemel. Ezzel elérhető, hogy a kimenet torzult legyen, illetve megfelelő bemenőjelnél az minden gond nélkül túlvezérli a csövet és létrejön a szinusz süvegek lecsapása, vagy is a jelet négyszögesíti. Gondolom ez lehet az overdirve effektus. A jel négyszögesítésébe a GAIN potival avatkozhatunk be. A TONE poti csavargatásával a kapott négyszög jelet tudjuk háromszögesíteni, a képeken is látható formában, gondolom ez lenne a boost effekt. Sajnos nem tudom ezek a nevek milyen hangzást eredményeznek, de most már legalább azt tudom, hogy milyen jel alakot. Ez azért lehet érdekes számomra, mert már korábban is kerestek meg hasonló ötlettel, de ők mind valamilyen effektet akartak, én meg nem voltam kellően tájékozott abban, hogy melyik effekt milyen jel alak torzulást is kívánna meg - most is csak ezt a kettőt tudom.

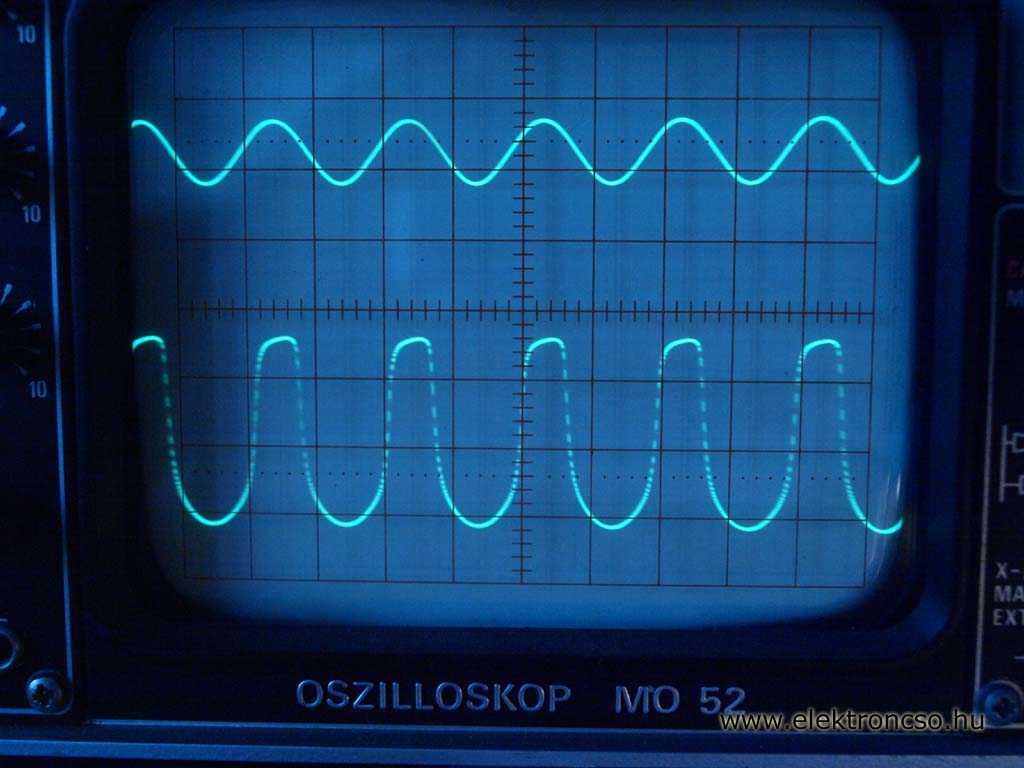

Az elektroncső típusa persze kritikus ezt a fajta "tudást" csak az ECC82-től vagy a vele megegyező típusoktól várhatjuk. Mint például a 12AU7, 5814 stb. A 12AU7 biztosan működik ilyen feltételek mellett is, a többit azonban nem teszteltem. Viszont a nagy hármas vagy inkább négyesből a többi csőre se igen számíthatunk. Ugyan is zenész szokás, hogy a csöves fejük elő csöveit össze - vissza cserélgetik az ECC81, ECC82, ECC83 illetve az ECC85 csövekkel. Mindegyik csőnek más a meredeksége, és persze mások az üzemi feltételei is. Ennek ellenére hangot produkálnak egy más helyén a bekötésük és a fűtésük azonos. Ebben az esetben azonban nem várnék hangot a többi típustól, hiszen mind nagyobb anódfeszültségre készültek mint az ECC82. De azért meg is próbáltam ECC83-al és nem is szólt bár a képen látni némi görbületet a kimeneten. Sajnos kéznél ECC81-em nem volt, így azt nem tudtam kipróbálni, de egy ECC85 akadt a kezembe és láss csodát az megszólalt. A többi eldöntése immáron Gergő feladata.
