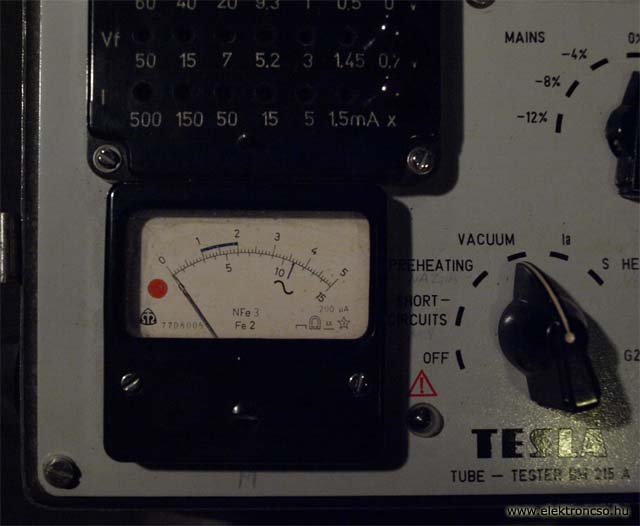

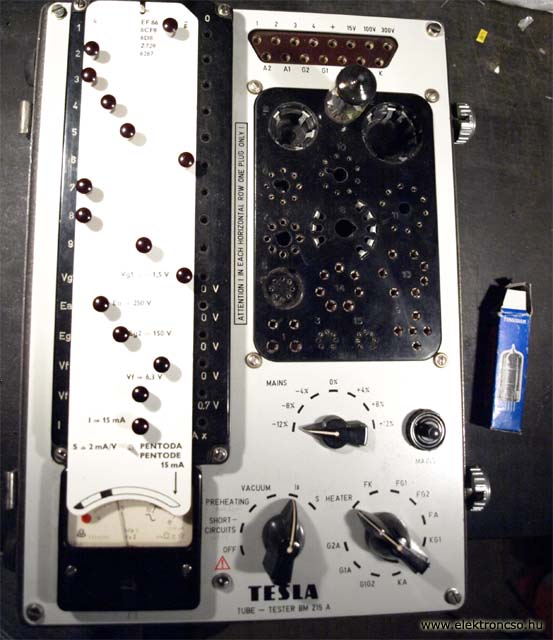

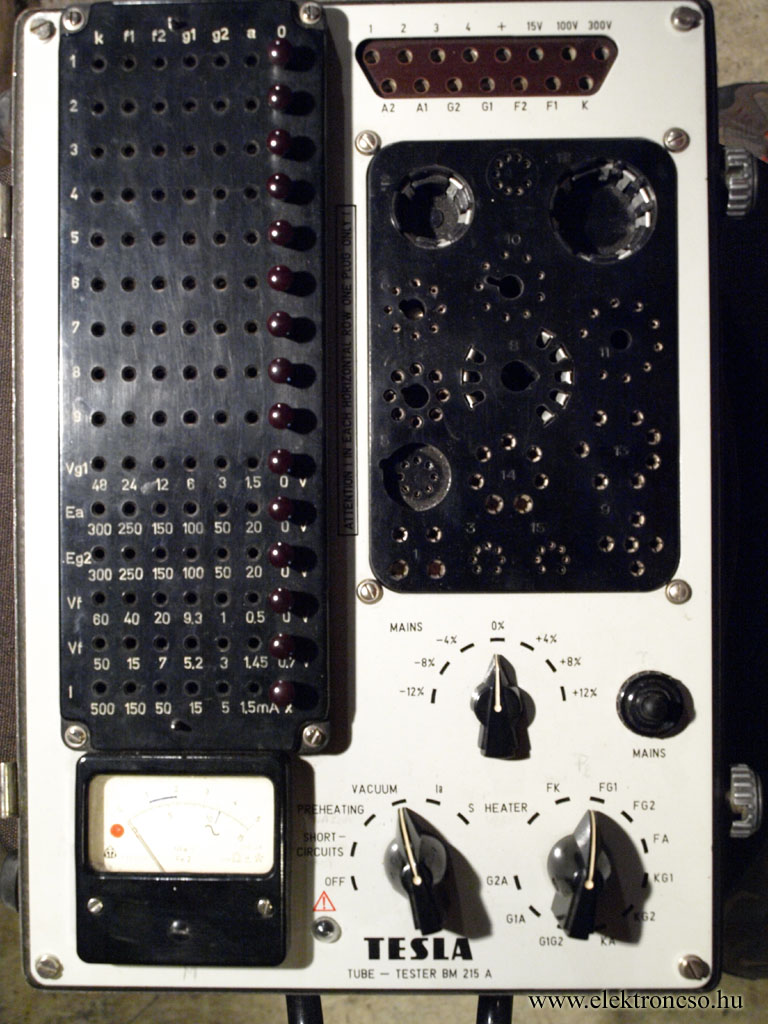

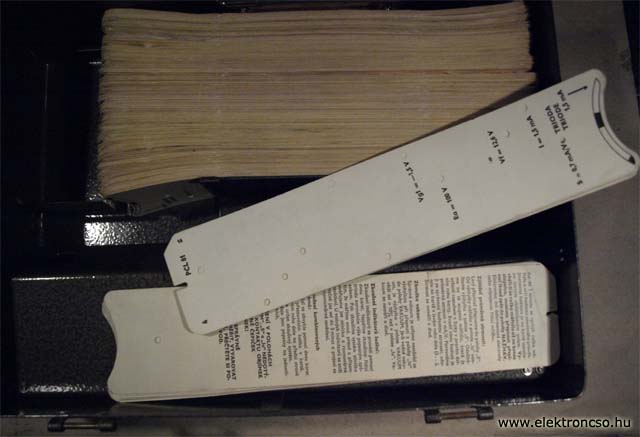

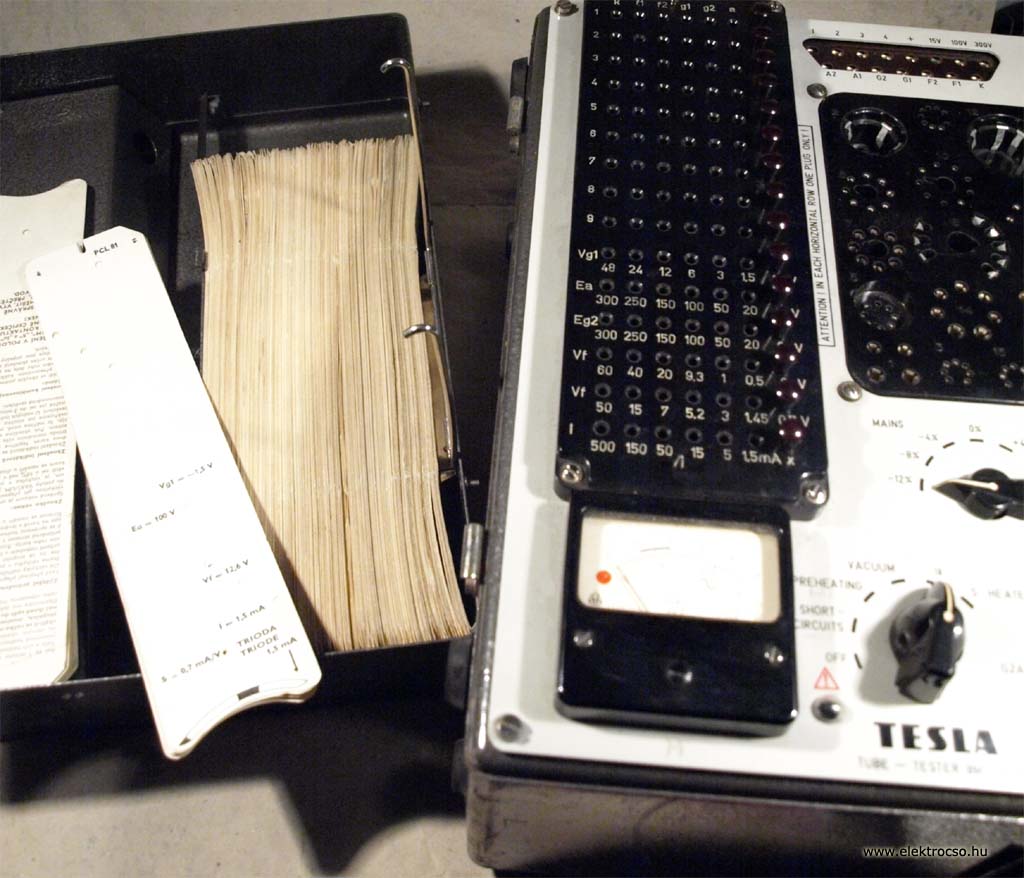

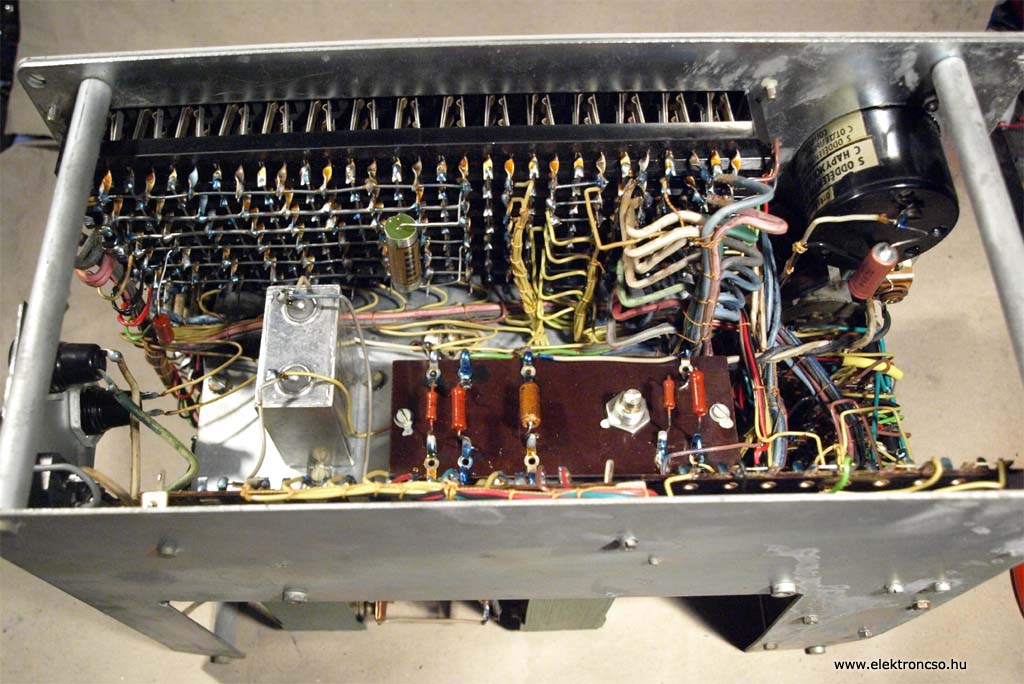

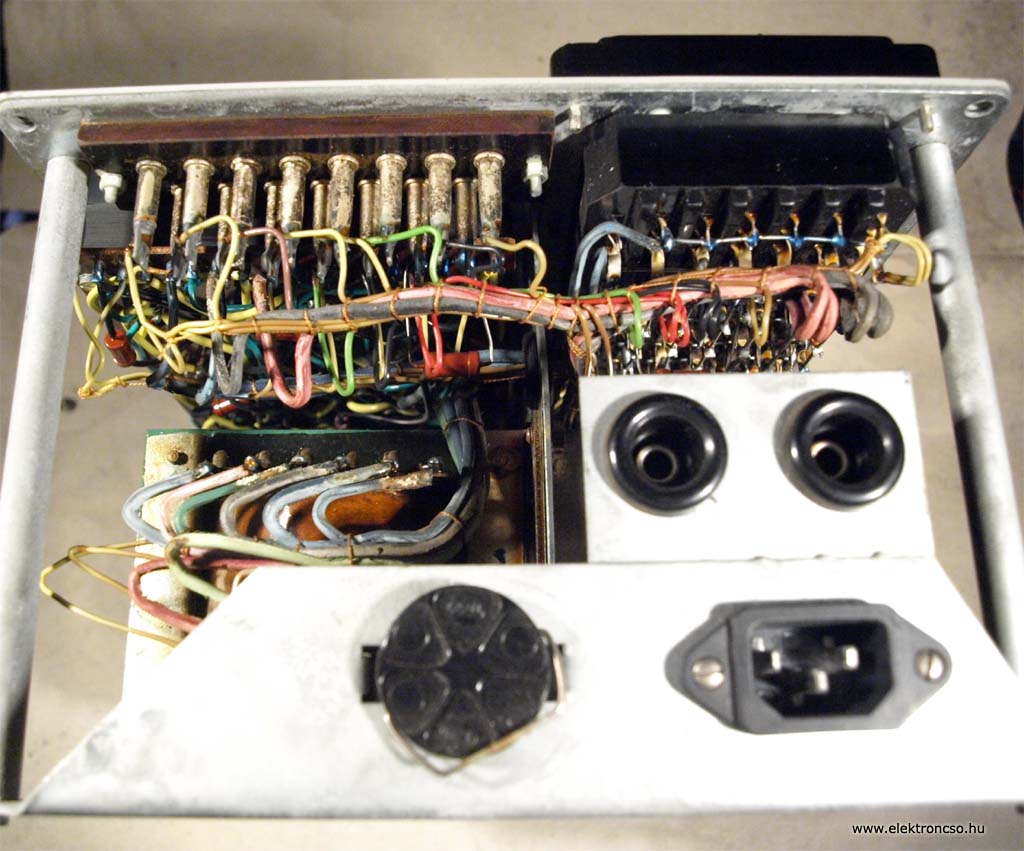

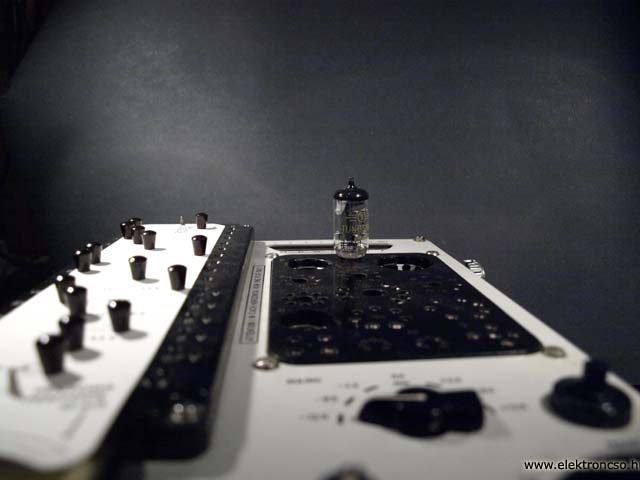

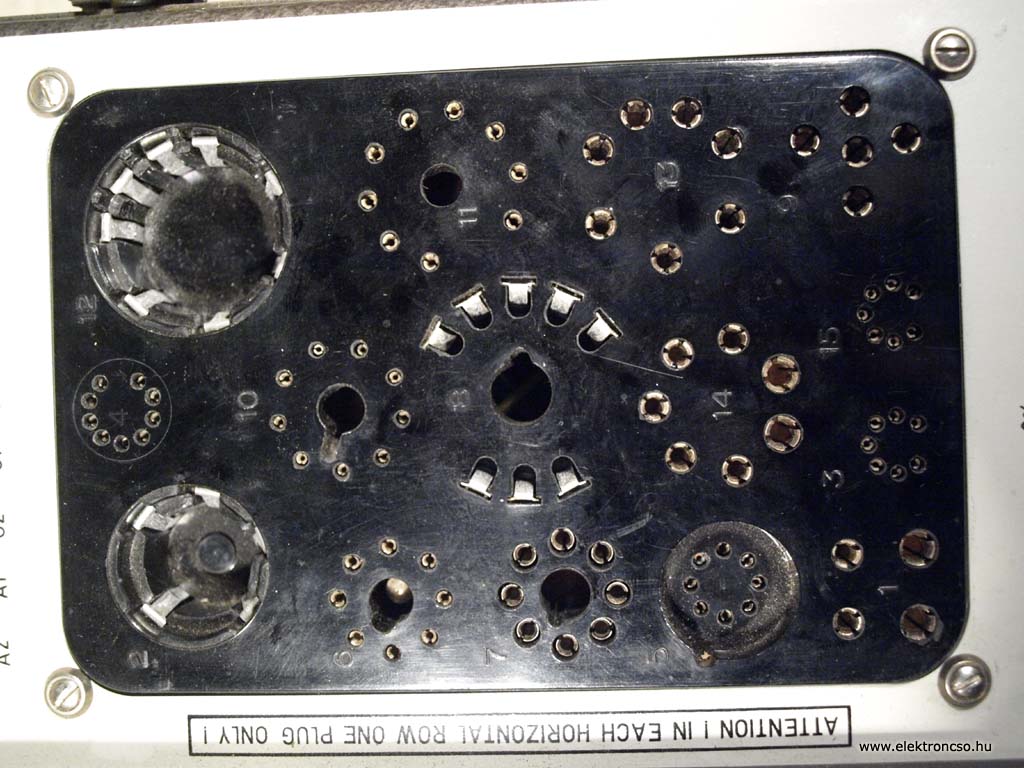

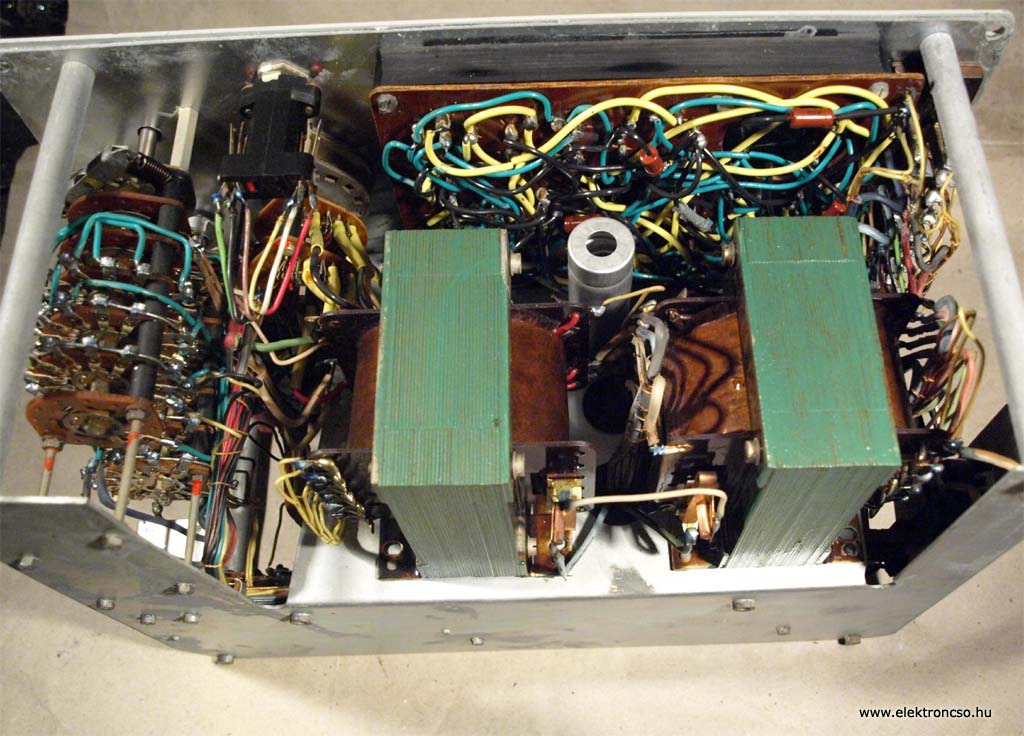

Nálunk nem annyira elterjedt csővizsgálló a Tesla készüléke, talán mert nem volt rendszerben a hadseregnél, sem a postánál, nem úgy mint az orosz vizsgálók. Ez a készülék az orosz készülékekkel összehasonlítva kevesebbet tud ugyan, csak statikus csővízsgálatra alkalmas. Viszont a kezelése igen egyszerű, és a készülék maga is kis hely igényű. (23x24x34cm) A mérendő csövek kiválasztását és konfigurálását itt is kártyás megoldással oldották meg, szerintem igen logikus és áttekinthető formában. A készülék jól dokumentált, bár magyar használati útmutatóról le kell mondanunk. Az én készülékem (képen látható) egy angolul feliratozott darab, ez talán megkönnyíti a kezelését. A dokumentációja és a teljes kártya készlete az [1] oldaláról letölthető. A kártyák formálya 6cm x 26,5cm-esek, lyukacsosak ott ahová a dugókat kell rakni. A készülék bal oldali lyukacsos lapjára kell helyezni. Az elhelyezést könnyíti, hogy a kártyák alul és felül is vezető tüskére helyezendők. A kártya alsó része ívesen kivágott, mert ez a műszer fölé lógva az adott csőnek megfelelően mutatja a cső által indikált értéket. A skálán feketével jelölt terület az adott cső megfelelő értékeit mutatja ha a mutató ezen belül van a cső jó. A jobb szélső nyíllal jelzett rész a műszer végkitérési értékét mutatja az adott mérés határban. Ha olyan cső típust kívánunk vele mérni, ami nincs a kártyák között, magunk is készíthetünk kártyát (lásd melléklet lejebb), a lyukak jelentése nem bonyolult. Szintén a mellékletben megtalálható a foglalatok bekötése is. A függőleges oszlopokban a (k, f1, f2, g1, g2, a, 0) lábakra kapcsolható elektróda rendszert jelenti. A vizszintes sorokban a lyukak 1 - 9ig a foglalalt(ok) kivezetései. Ezek alatt a feszültségek konfigurálhatóak, illetve a műszer. A rács feszültsége hat lépésben állítható (0, 1.5, 3, 6, 12, 24, 48V), míg az anód feszültsége és a segédrács feszültsége szintén hat lépésben állítható (20, 50, 100, 150, 250, 300V). A fűtő feszültség ennél finomabb felbontásban, 14 lépésben állítható (0, 0.5, 0.7, 1, 1.45, 3, 5.2, 9.3, 7, 15, 20, 40, 50, 60V). A műszer mérés határa is 6 lépésben válaszható (1.5, 5, 15, 50, 150, 500mA). A készülék 15 foglalat típust fogad ezek; 1 - Amerikai négycsapos UX4 (5X3, U4A), 2 - 5-ös körmös foglalat (AB2, V5A), 3 - miniatűr 7-es (6F31, B7J), 4 - novál (ECC83, B9A), 5 - Rimlock (EF41, B8A), 6 - Loktál (EF22, B8G), 7 - Oktál (EL34, K8A), 8 német (acél) csőfej (AZ11, Y8A), 9 - európa 5 (REN924, O5A), 10 - Loctál 9 (EF50, B9G), 11 - Novár (6L50, B9T), 12 - körmös 8 (AL4, P8A), 13 - európai átmeneti csőfej (ACH1, C7H), 14 - amerikai mini 7 (6A7, U7A), 15 - miniatűr (1F33, B7G)
A mérés kezdetekor állítsuk be a hálózati feszültséget. Magát a hálózat típusát a készülék oldalán található forgótárcsás kapcsolóval állítsuk a megfelelő állásba. (120V-220V-ig állítható az én készülékemen) Minden csövet és kábelt távolítsunk el a készülékből (mérő kábelek stb.), majd kapcsoljuk be a készüléket (Vacuum, I

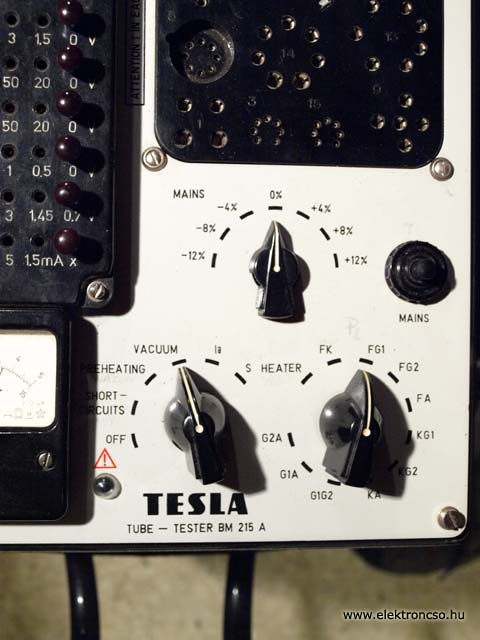

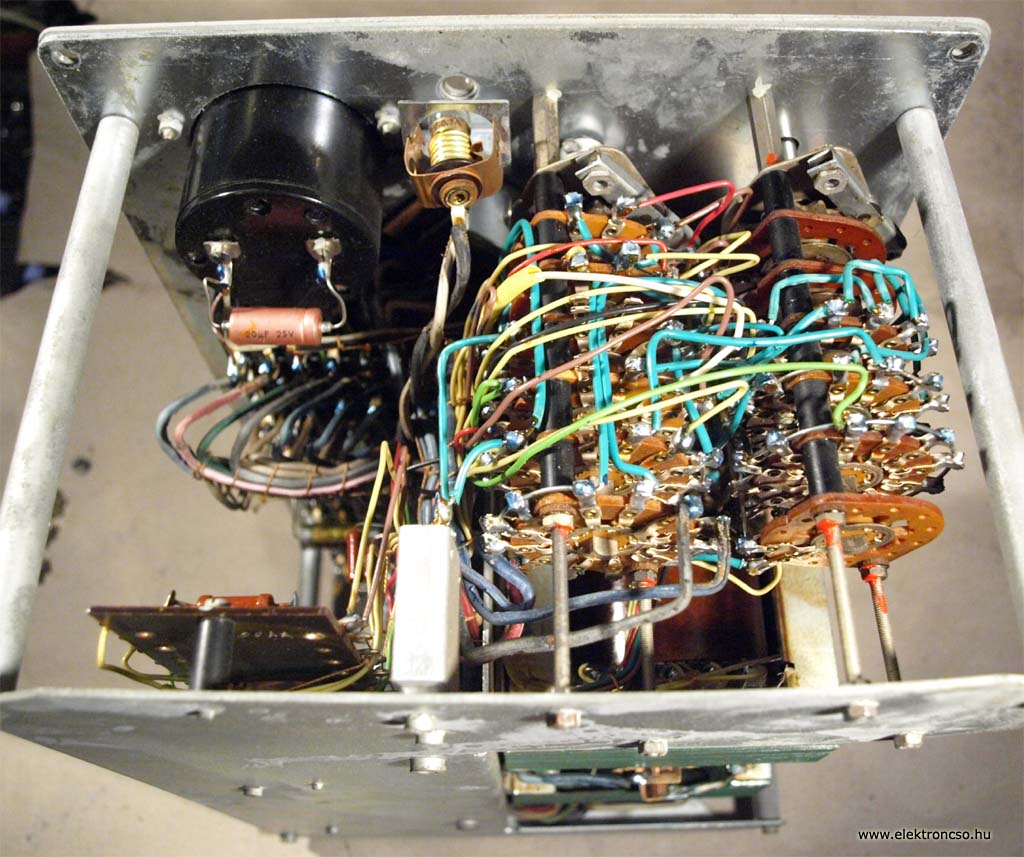

A készülékkel - mint már említettem, statikus cső adatokat mérhetünk, illetve ellenőrizhetjük azokat. A két alsó forgatható kapcsolóval állíthatjuk be a készülék üzemmódját. A baloldali kapcsolóval állíthatjuk be, hogy mit mérünk (P1) A kapcsoló feliratainak jelentése (OFF (VYP.) - kikapcsolva, Shortcircuits (ZKRATY) - rövidzárlat, Preheating (NAZHAV) - előfűtés, Vacuum (VAKUUM) - vákuum, Ia - Anódáram, S - meredekség). A második kapcsoló (jobb oldali, P2) a rövidzárlat mérésnél hatásos. Ha nem azt mérünk ennek a kapcsolónak alap állapotában kell állnia! Az alap állapotát a baloldali szélső állása adja (Heater, VALKNO) fűtés feliratával. Amikor a készüléket konfiguráljuk, vagy csövet cserélünk a kapcsolót fordítsuk az előfűtés állásba, hogy ne kelljen annyit várnunk a felfűtésére. Figyelem! Ebben a kapcsoló állásban sem tekinthető a készülék kikapcsoltnak! További megszívlelendők: a készülékkel meredekséget (S) diódáknál ne mérjünk, illetve vákuumot se mérjünk diódáknál, különösen gázzal töltött diódáknál ne tegyünk ilyet! Ésszerű betartani a biztonsági előírásokat, hiszen a készülék nem "butaság álló" kivitelben készült, a nagyfeszültségek mérés alatt jelen vannak a többi cső foglalat kivezetésein is, nem csak azon amit használunk. Ha a cső felső vagy oldalsó kivezetésekkel is rendelkezik, azt a készülékhez kapott banándugós vezetékkel kell a kártyán megadott pontra csatlakoztatni a felső banán hüvelyek valamelyikébe. Ilyenkor minden esetben a vezetéket a csőre csatlakoztassuk elöszőr, majd helyezzük a csövet a foglalatába, majd a banán hüvelyt a kártyán megjelölt dugaljba, és csak ezután állítsuk a kapcsolót a mérésnek szükséges állásába (az OFF, vagy az előfűtés állásról). Várjunk 3 percet, majd olvassuk le a mérés eredményét. A cső cserélye hasonlóképpen, de fordított sorrendben történjen.
A rövidzárlat méréskor a hibát az jelzi, hogy a műszer mutatója a piros pont felé mozdult el. Ha a műszer nem tér ki, a P2-n beállított elktródák nem zárlatosak. A készülék másra is használható, többek között ellenállás és kondenzátor kapacitás mérésére is. Ezekről a kártyák adnak felvilágosítást, itt most nem térek ki rájuk, de ezzel annak idején egy komplett szerviz műszert eredményezett.
|
