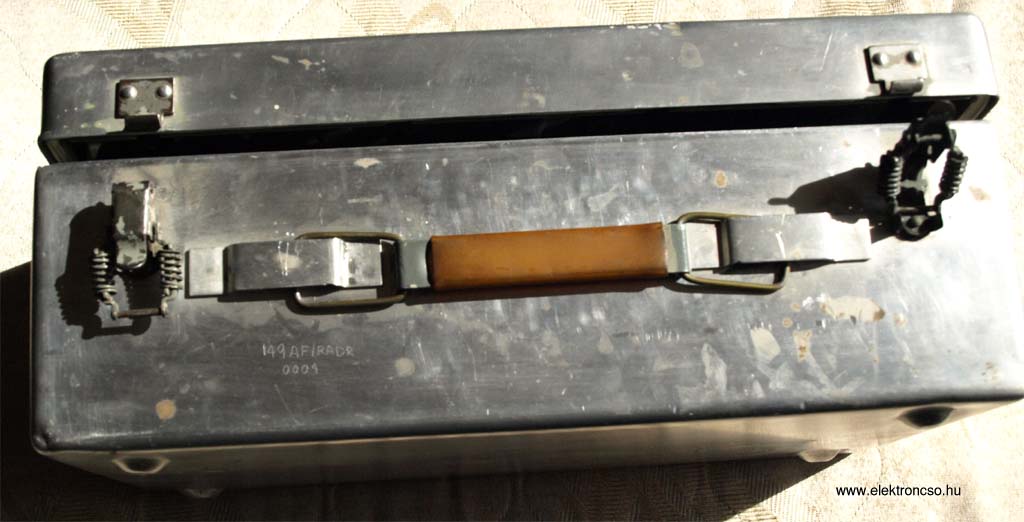

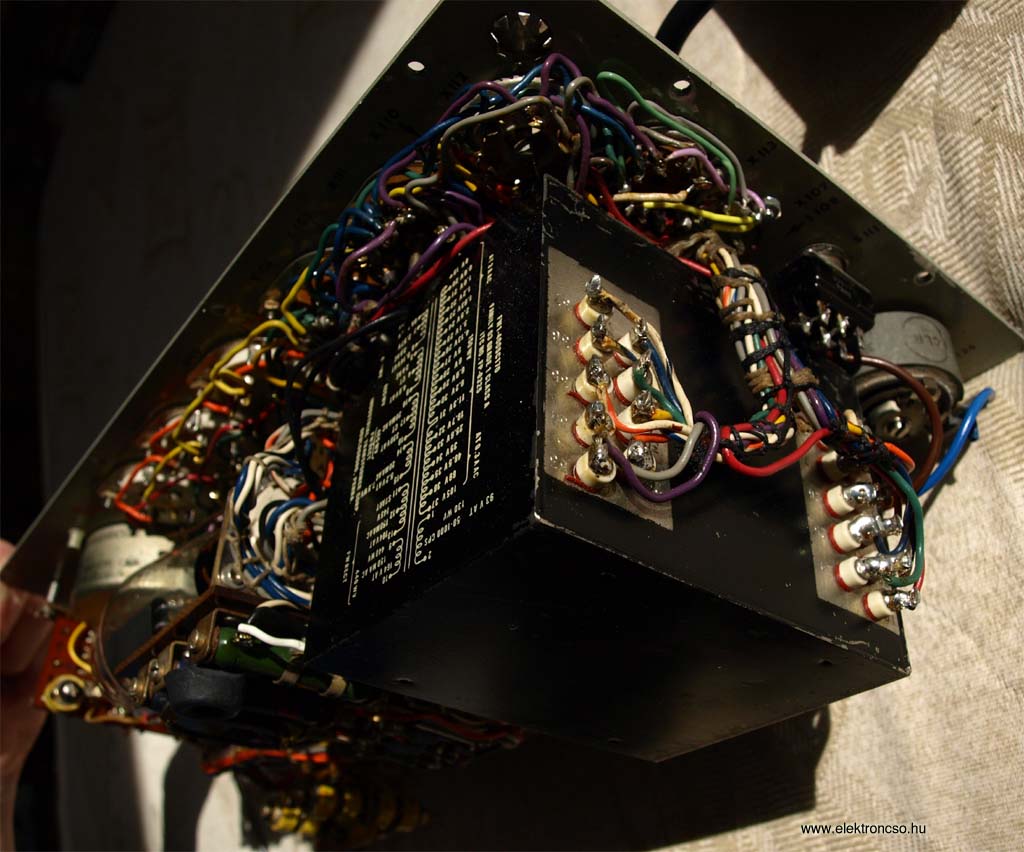

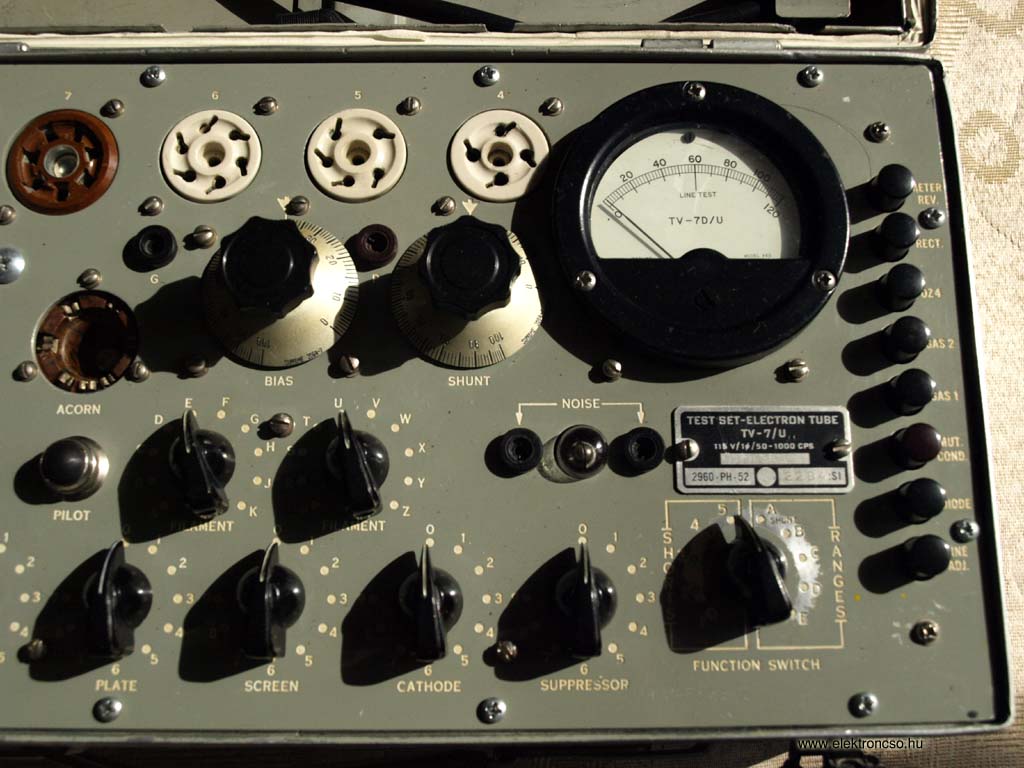

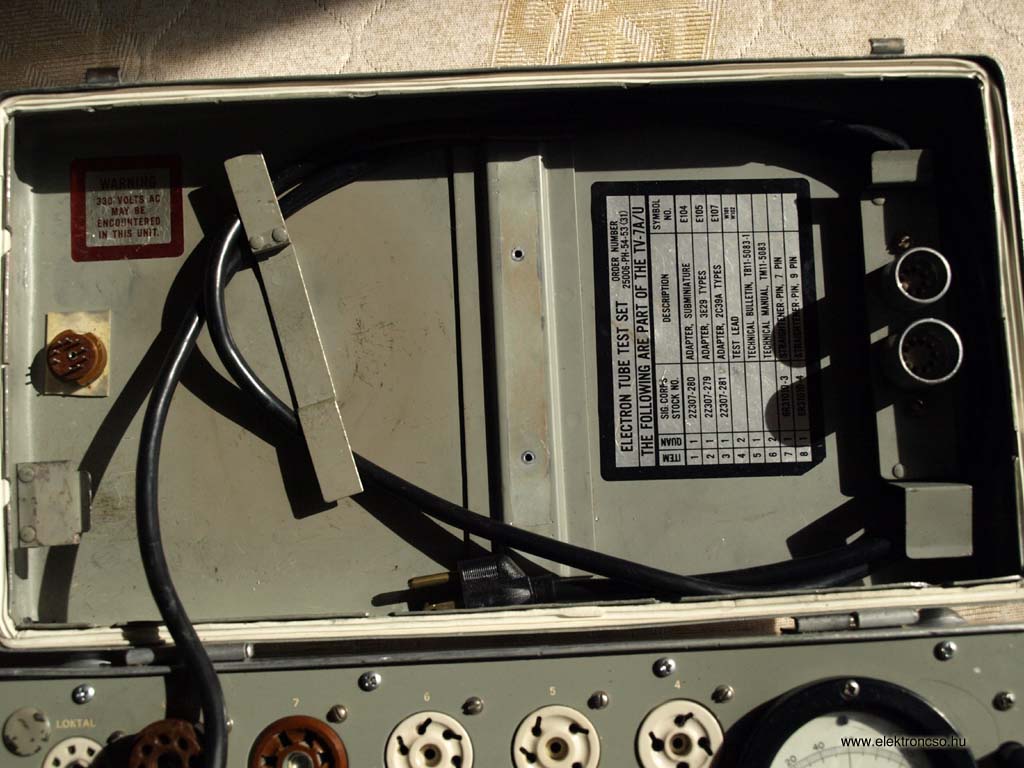

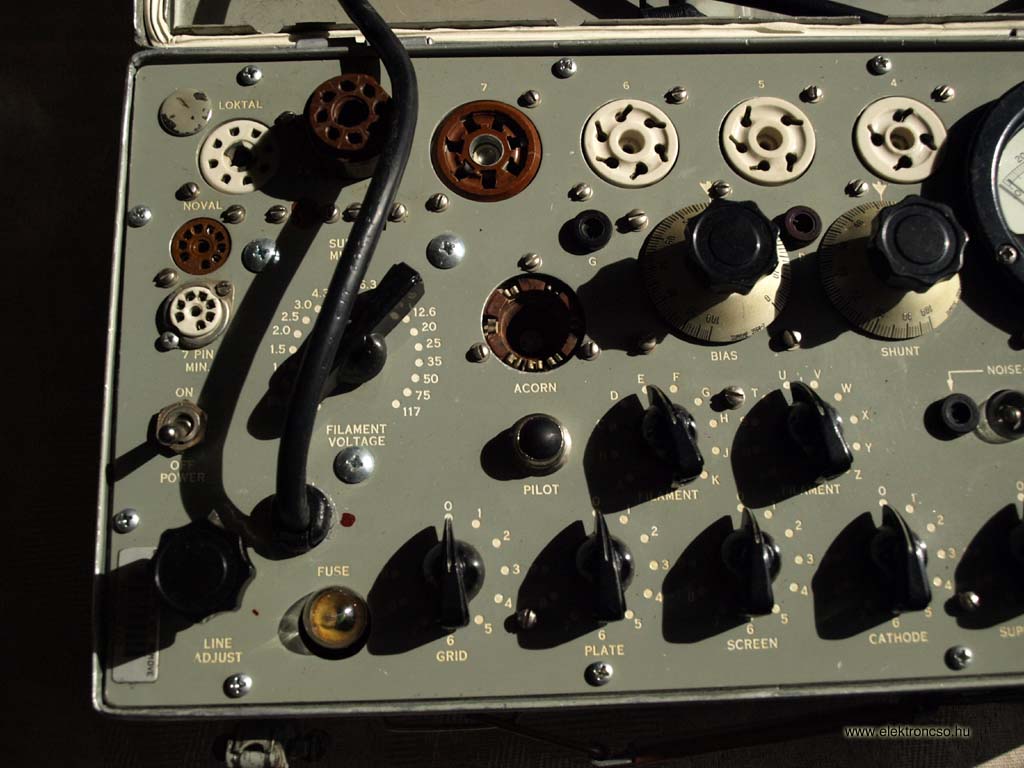

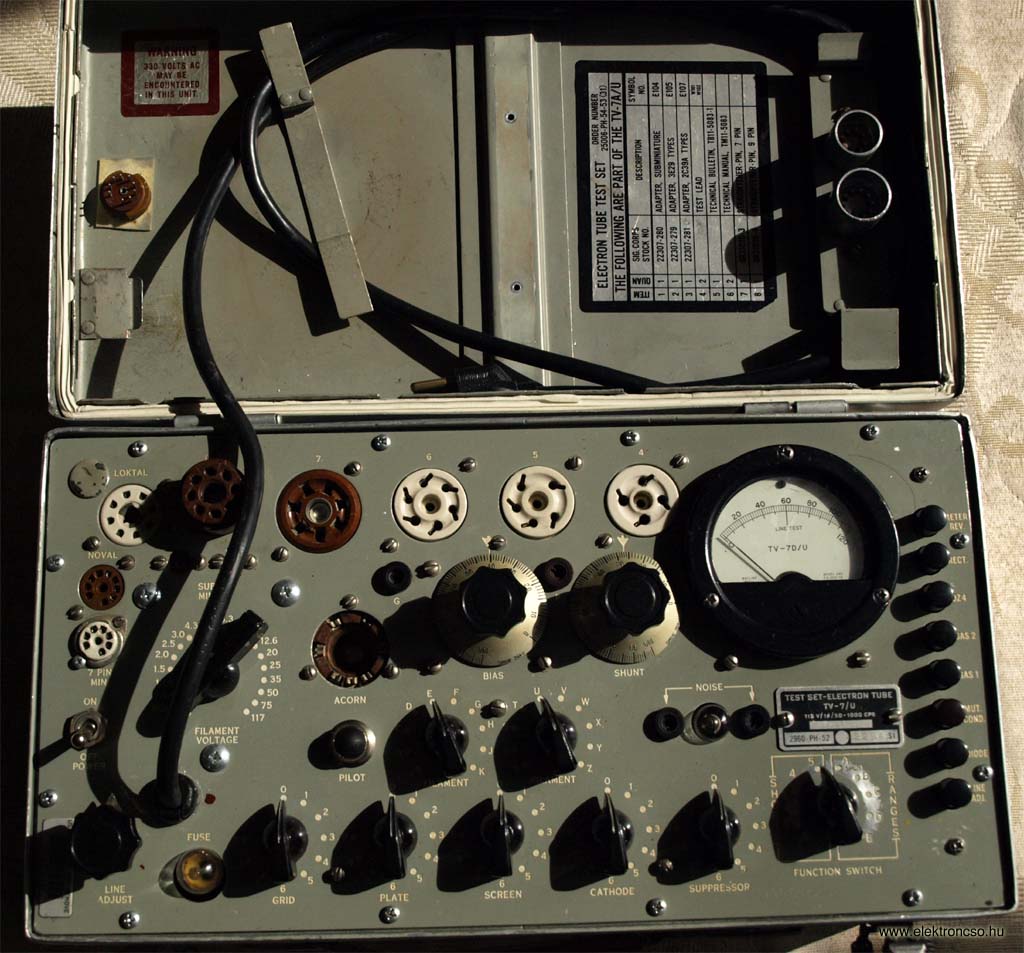

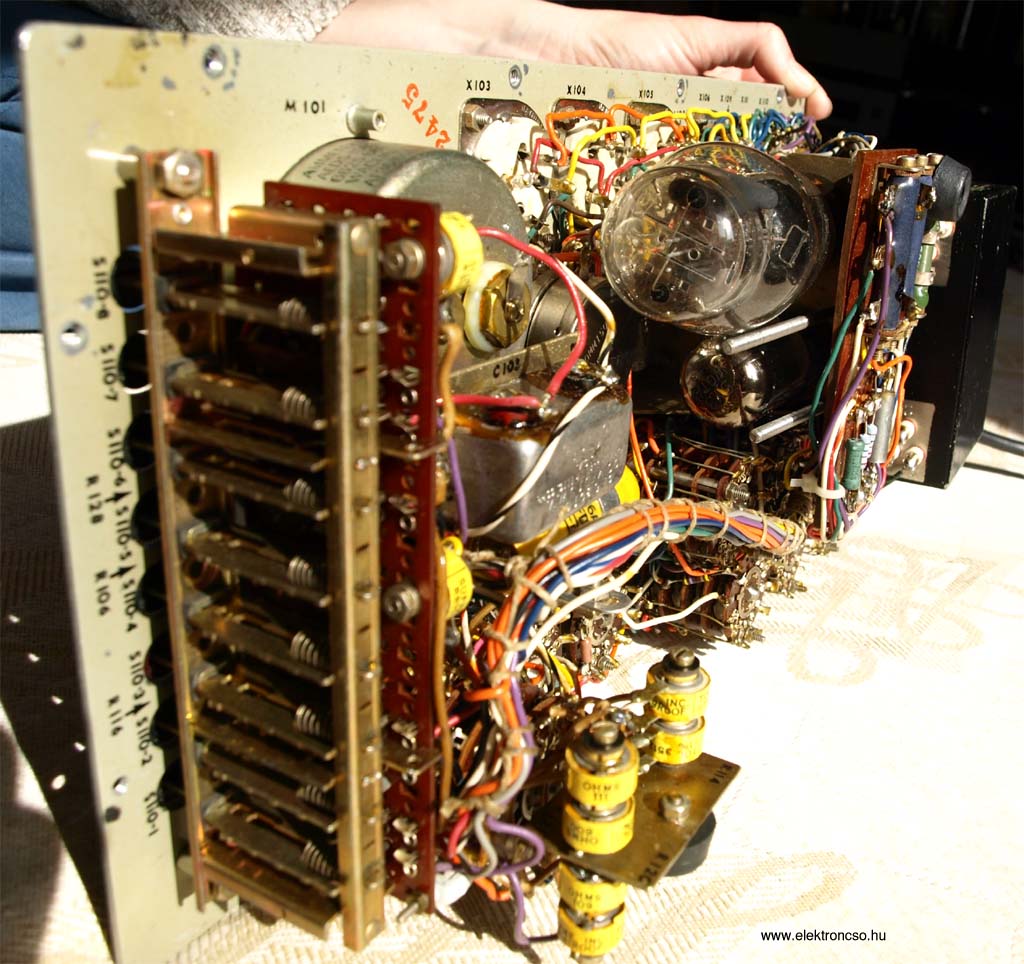

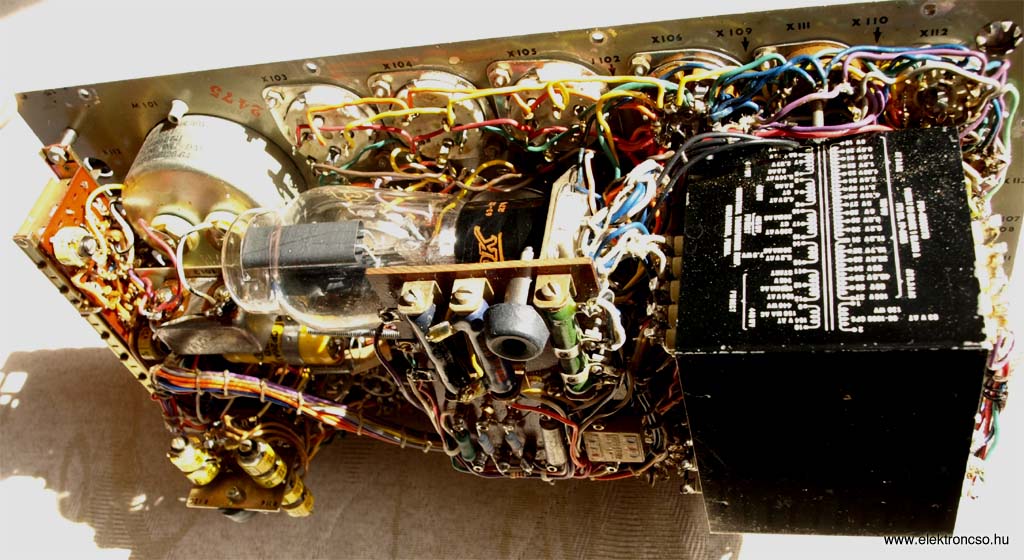

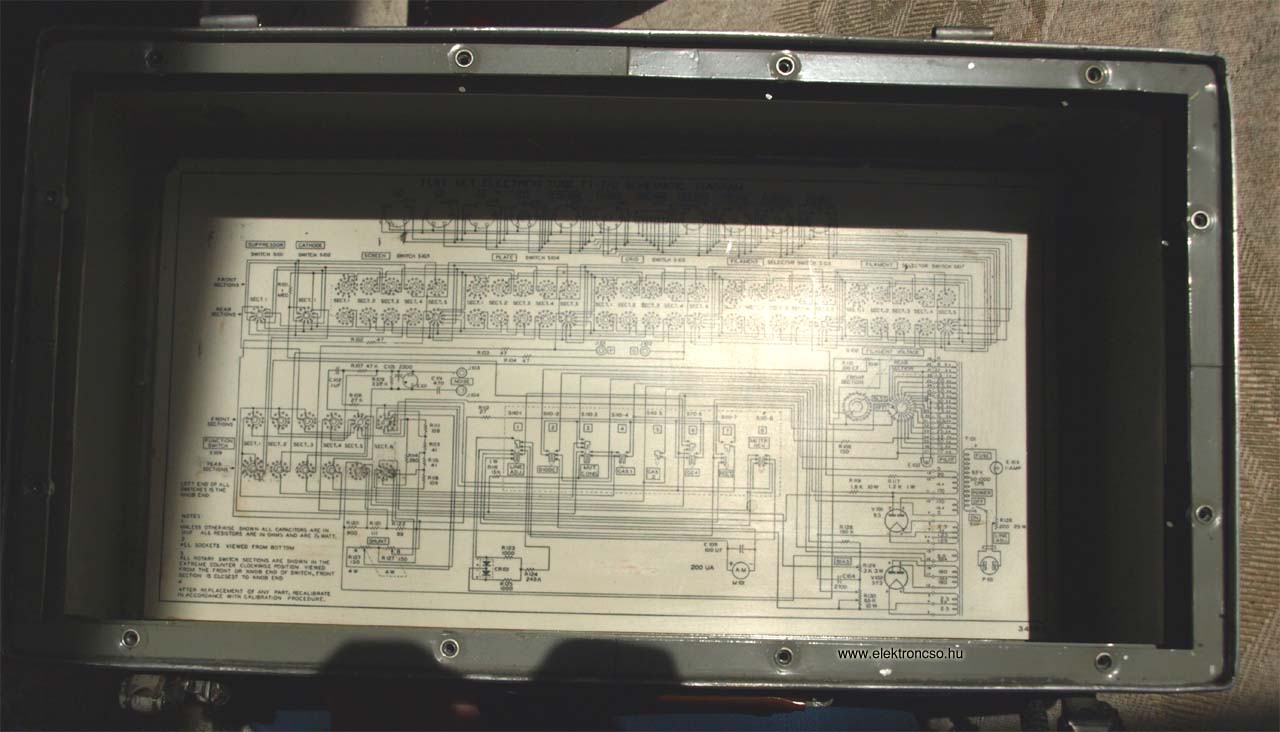

 Egy érdekes, nálunk igen ritka berendezésbe kaphattam bele szagolást egy barátomnak köszönhetően. A ritkasága abban rejlik, hogy ámerikánus állatfajta egészen pontosan egy TV-7/U katonai csővizsgáló. A készülék egy kézitáska méretű 31x21x16cm dobozban kapott helyet, amelynek teteje lecsatolható. A tető felnyitása után a készülékkezelő gombjai rögtön előütnek. Jobb oldalt a nagyméretű műszer, míg balra felül a cső foglalatok, alul pedig a kezelő gombok. Szerintem igen logikus, könnyen átlátható formában. Mivel amerikai és ráadásul katonai műszerről van szó, az európai csövek foglalatát kár keresnünk rajta, viszont találunk olyanokat, ami a kis Kelet-európai agyamnak maga volt a gyönyör – az más kérdés mekkora haszna van itt nálunk ezeknek. A kezelése nagyon egyszerű leszámítva, hogy a hálózati feszültsége és a csatlakozója nem a mi szabványaink szerintiek. A készülék igen jól dokumentált, és ha kicsavarozzuk a kofferéből annak alján megtalálható a rajza is. A készülékben egy 83-as és egy 5Y3 egyenirányító gondoskodik az egyenfeszültségek előállításáról. Mivel a 83-as cső higanygőz egyenirányító, ezért a készülék használata és üzembe helyezése között illik megvárni a minimum 3 percet, de öregebb csőnél az 5 perc sem tűnik soknak. Ugyanis, mint higanygőz egyenirányítókra jellemző a működéshez a higanyt el kell párologtatnia, mielőtt rákapcsolnánk az anód feszültséget. A cső ráadásul vízszintesen van a készülékben elhelyezve így a még cseppfolyós higany könnyedén okozhatna elektróda zárlatot, ami ugyan látványos ívkisülésekkel jár, de igen csak káros a készülékre nézve. A kikapcsolás után ugyan ezért ne kapcsoljuk vissza rögtön, várjunk a kikapcsolt állapotban is minimum 3-5 percet.A készülék használata, mint már említettem igen egyszerű. Legfontosabb dolog a csövek ellenőrzését megelőzően, hogy a készüléket állítsuk be a hálózati feszültségnek megfelelően. (Értelem szerűen gondoskodnunk kell egy 230V-os 115V-os transzformátorról, hogy a készüléket elláthassuk tápfeszültséggel. Figyelem a védő földelésérő gondoskodjunk!) Miután bekapcsoltuk hagyjuk melegedni, majd nyomjuk meg a jobb oldalon a legalsó gombot (1. Line Adj.) és a bal oldali tekerő (Line Adjust) gombot addig forgassuk, ameddig a műszeren a középső hosszabb jelöléssel (Line Test) kerül fedésbe a mutató. Ha ezzel készen vagyunk, kapcsoljuk ki a készüléket, végezzük el a méréshez szükséges beállításokat, és amikor mindent beállítottunk kapcsoljuk csak ismét be. A mérés megkezdése előtt pár perccel érdemes még visszaellenőrizni és korrigálni. Próbából egy 12au7 (Tungsram ECC82) kettős triódát próbáltam ki, mert ez volt éppen az asztalomon előttem. Keressük ki a leírásából, hogy ennek a csőnek mi a megfelelő beállítás. A beállításokat balról jobbra végezzük és kezdjük a fűtéssel. A cső amúgy, mint ismert novál foglalatos. Első körben tehát a leírásnak megfelelően állítsuk be a fűtő feszültséget, amelyet a 20 állású forgó kapcsolóval (Filament voltage) kényelmesen megtehetünk, jelen esetben ez 12,6V. A készülék egyébként az alábbi fűtő feszültségek szolgáltatásra képes: 0.6, 1.1, 1.5, 2, 2.5, 3, 4.3, 5, 6.3, 7.5, 10, 12.6, 20, 25, 35, 50, 75, 117. Miután ezt megtettük állítsuk be az elektróda kiosztást a nekik megfelelő kapcsolókkal a nekik megfelelő csőlábakra. Ezt a dokumentumban a selectors rublika jelöli. Az itt megadott kód értelmezése egyszerű, mindig balról jobbra értelmezzük, és így az első két betű mindig először a bal oldali fűtés kapcsoló állását jelöli „E” majd a jobb oldaliét „V” és a rácsét (Grid), ami már egy sorral lejjebb a bal első gomb. Az amerikai fiúk, mint tudjuk nem okosabbak az európaiaknál, és ők is próbálták butaságállóbbá tenni a készüléket, ezért a két fűtés gombon a betű jelzések különbözőek, hogy elkerülhető legyen az összekeverésük. Az első gomb az ABC elejéről betűzött, míg a másik a végéről. (A kód itt EV7-6080 az első triódához és EV2-1030 a másodikhoz) Az EV egyébként a novál foglalat 4-5 lába. A készülék 9 csapos foglalatot kezel, amelyet 10 állású kapcsolókkal állíthatunk be, és így a 0 állásban a kapcsolók sehová nem kapcsolják az általuk kijelölt funkciót. Ezt csak azért kívántam meg jegyezni, mert így a logikát felismerve fejből is könnyedén állíthatóvá válnak a kapcsolók. A fűtés és a rács beállítása után állítsuk be az anód (6. Plate) a gyorsító rács (0. Screen) a katód (8. Cathode) valamint a fékezőrács (0. Supressor) kapcsolóit. Állítsuk be a BIAS forgató gombon – a műszer magasságában balról az első szoknyás forgó gomb, a rács előfeszültségét (itt 24). Ha kell akkor állítsuk a SHUNT forgó szoknyás gombon is a megfelelő értéket. Most kapcsoljuk be a készüléket, ha sok idő eltelt a beállítással ismételjük meg a hálózati fezsültség beállítását és várjuk meg ameddig a mérendő cső is felmelegedik (min. 5perc). A Range kapcsolót álltsuk 1. állásba (Short oldal), majd lassan tekerjük a kívánt B értékre, ha zárlatos lenne a cső, azt a gomb forgatása közben felvillanó glimmlámpa jelzi. A méréshez nyomjuk meg a 3-as gombot a jobb szélső gombsoron (Mut. Cond.), és olvassuk le a műszer által mért eredményt. A dokumentációban megadott érték a minimum érték, amit a műszernek mutatnia kell, hogy a csövet még működő csőnek nevezhessük. Ezután kapcsoljuk ki a készüléket és állítsuk át a második trióda fél mérésére a készüléket, aminek kódja az EV2-1030. Ezután kapcsoljuk be ismét, és a felmelegedési időt megvárva mérjük meg. Ebből a szempontból előnyösebb lehet a dugdosós megoldás, mint a kis Tesla esetében, mert ott nem kell kikapcsolni a készüléket, az elektróda átállításokhoz. Itt azonban meg kell tenni, mert a forgó kapcsolóval okozhatunk zárlatot is két elektróda között (pl. anód, katód, rács stb.) hiszen a kapcsoló állása determinálja, melyik elektróda melyik áramkörbe van bekötve és hogyan, ameddig az egyik kapcsolót állítjuk az áthaladhat a már beállított másik kapcsolóval kijelölt elektródán is, zárlatot okozva azzal.
Amennyiben a cső gázosságát is kívánjuk mérni, úgy állítsuk ismét be valamelyik, a csőnek megfelelő értékeket. Ezután a BIAS gombot forgassuk addig, ameddig egy jól leolvasható osztáshoz nem érünk, pl: a mért érték 52-volt akkor állítsuk mondjuk 50-re, hogy a mutató elmozdulását jól követhessük. Engedjük fel a gombot és nyomjuk le a 4-es (GAS1) gombot majd ezt nyomva tartva nyomjuk le az 5-ös gombot (GAS2). Ha ekkor a műszer felfelé tér ki vagy kiakad a cső gázos. Vannak csövek amelyeknél a BIAS állítása nem mozdítja el a mutatót a kívánt mértékben azoknál állítsuk 100-ra a BIAS értékét, majd nyomjuk le a fenti sorrendben a két gombot. Ha ekkor a mutató egy kis osztásnyit is változik a cső gázos. Természetesen a rács, az anód kivezethetőek banándugós anódsapkára, de én ezt ennél a készüléknél nem láttam tartozéknak, így gondolom, majd a gazdája fogja megcsinálni ezeket a kábeleket.
|
| [1] SUPPLEMENT Test data for electron tubes test sets TV7()/U - Air Force 1. may 1973 |
| [2] Test Data For Electron Tube Test Set TV7/U |
