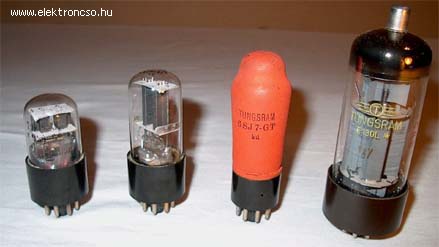

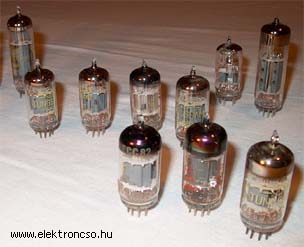

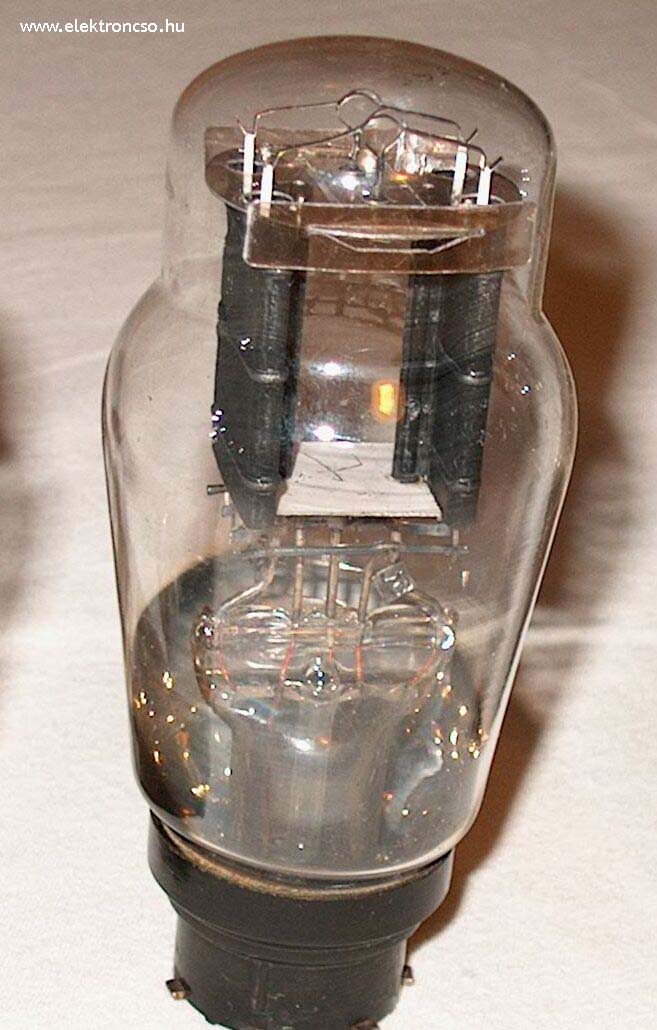

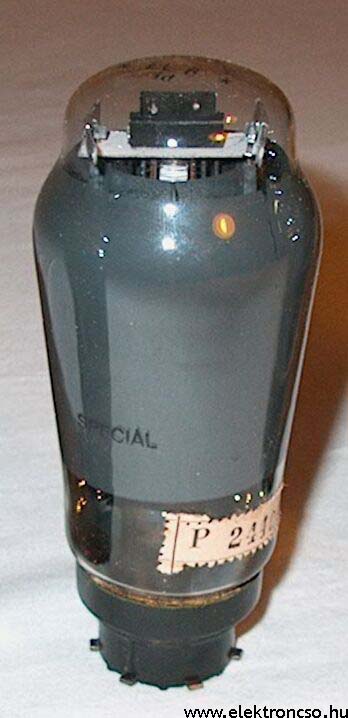

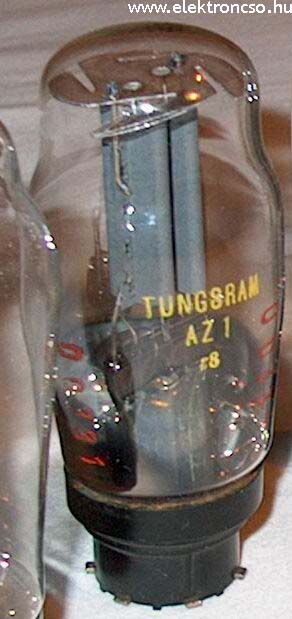

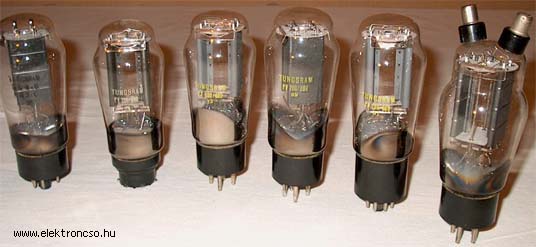

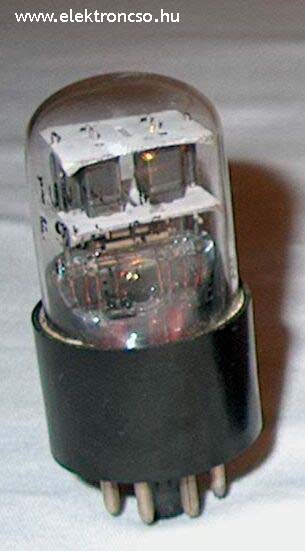

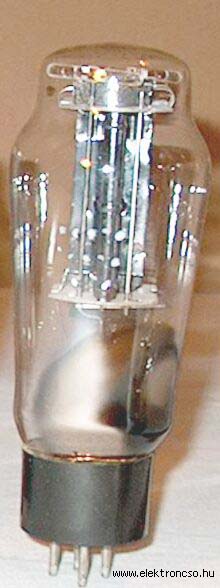

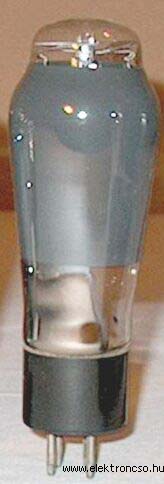

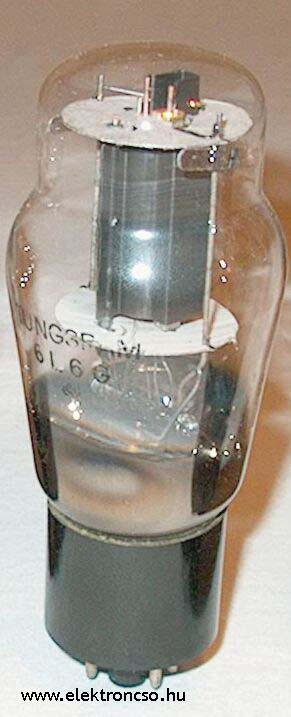

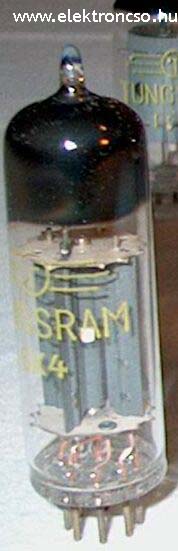

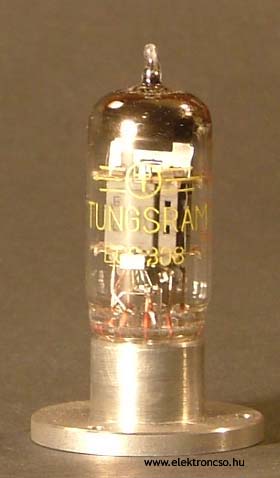

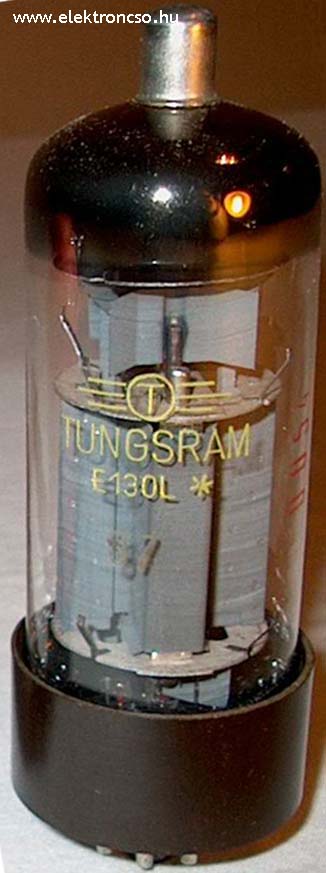

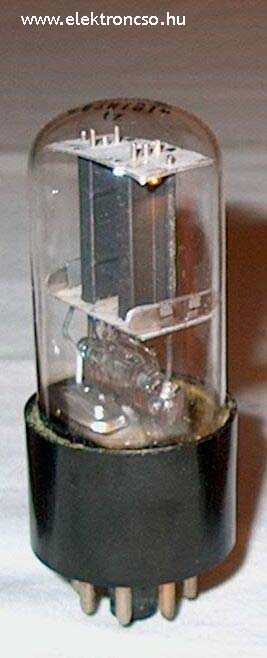

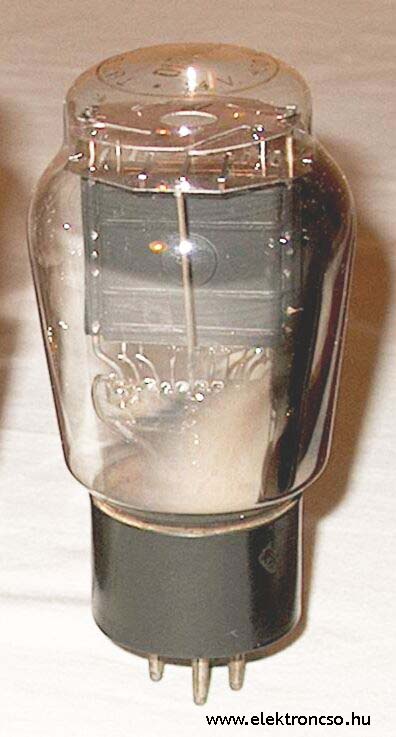

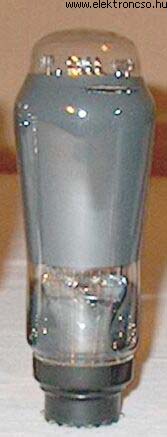

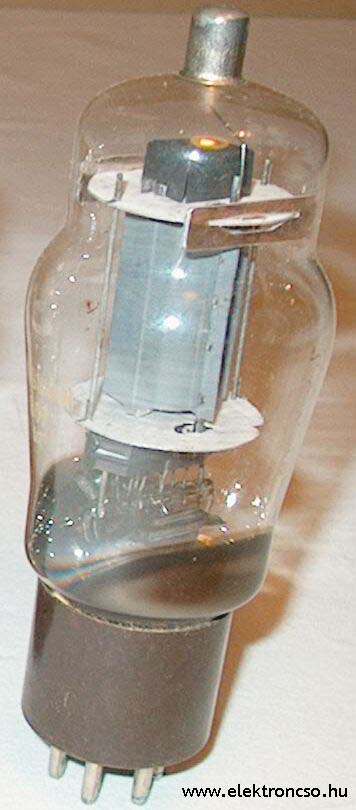

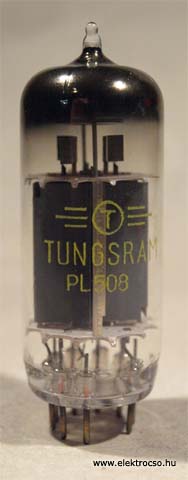

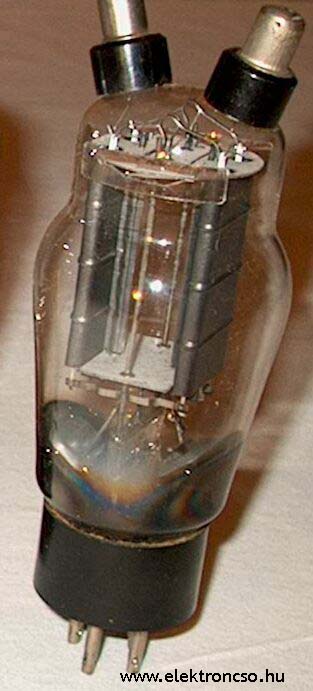

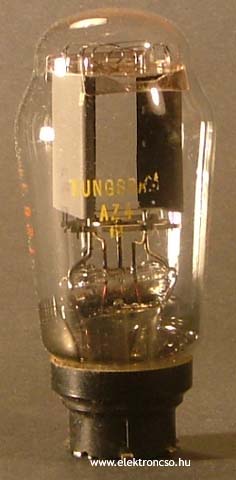

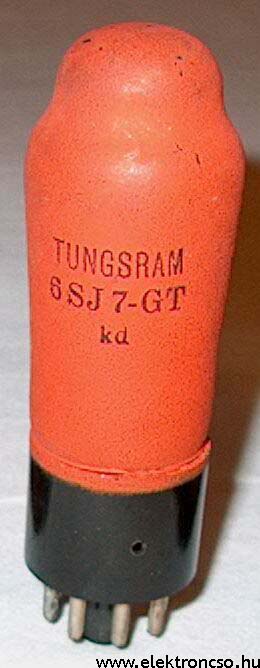

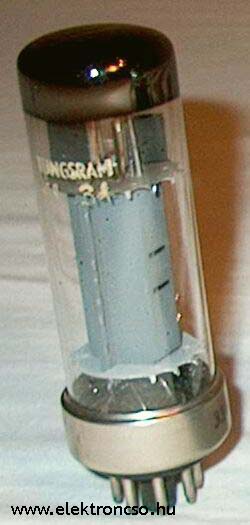

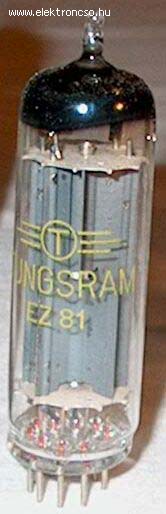

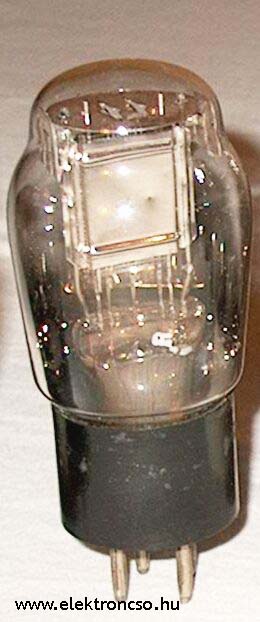

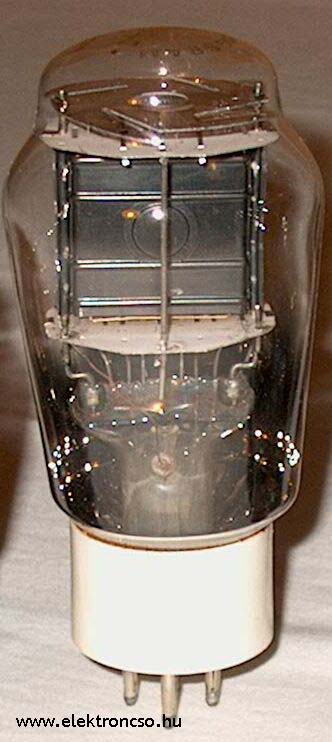

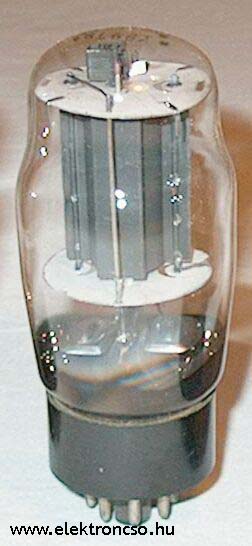

Tungsram elektroncsövek alkalmazási lehetőségei hangerősítőkben. Pávó Ferenc Ezen cikk csupán annyit kíván bemutatni a hazai elektroncső gyártásból, amennyit szubjektív kiragadott példákon keresztül feltétlen szükséges ismerni ahhoz, hogy legalább megközelítően helyes ítéletet alkothassunk arról ami már csak történelem. Amiért mindezt érdemes megismerni, hogy a meghallgatási tesztek során ne a hangzatos nevű márkák előtti gyakorta indokolatlan hajbókolás, hanem a tényleges kvalitások alapján tudjunk dönteni. Sokak előtt nyilván ismeretlen, hogy a világ jelenlegi hangtechnikai célú elektroncső gyártását néhány cég végzi. Ezen csövek jelentős része feliratozás nélkül kerül főként a nyugati országokba, ahol a felhasználók és a viszonteladók tetszés szerinti jelöléssel, márkajelzéssel dobják piacra. Vannak ugyan ezen viszonteladók között olyanok is, akik olyan speciálisnak tűnő méréseket is elvégeznek az általuk forgalmazott csöveken, mint a hangi jellemzők vizsgálata, vagy a beégetésnek nevezett hosszabb-rövidebb idejű mérőpadon végzett járatás (mely után ismét vizsgálják a jellemzőket), de a cégek többségére nem ez a jellemző. A ma üzemelő csőgyárakhoz képest a Tungsram Rt. méreteit, üzletpolitikáját és a gyártott termékféleségek számát tekintve is multinacionális cég volt. Az Egyesült Izzó 1922-ben létesítette ˝Audion˝ osztályát, mely öt év fejlesztőmunka és kísérleti gyártás után ekkor kezdte meg vevőcső gyártását. Az Egyesült Izzó konszernjének méreteit egy alábbi, a foglalkoztatottak létszámát tartalmazó táblázattal érzékeltethetjük.(1929 április 30-i állapot) Gyárak megnevezése tisztviselő munkás összesen Újpest 808 4264 5072 Joh.Kremeneczky Bécs 232 1225 1457 Magyar Wolframlámpagyár Rt. Budapest 127 703 830 Milánó 39 56 95 Varsó 72 198 270 Tillburg 27 81 108 London 35 129 164 Bukarest 60 65 125 Párizs 128 122 250 Klára Üveggyár, Utekac 7 631 638 Tokodi Üveggyár 14 860 874 Gyárak létszáma összesen: 1572 8356 9928 Ajkai kőszénbánya Rt. 30 970 1000 Tungsram eladási fiókok létszáma 250 73 323 Mind összesen: 1852 9399 11251 A konszernnél foglalkoztatottak teljes létszáma 1943 januárjában már 13.846 főt tett ki, tehát az újabb gyáralapításokkal és vásárlásokkal további kb. 20%-os létszámnövekedés következett be. A rádiócső gyártás mennyisége a harmincas évek közepétől évi kétmillió db körül stabilizálódott, bár 1936-ban meghaladta a hárommilliót is. 1941-ben pl. 250 típust gyártottak nyolc gépcsoporton, a kísérleti gyártósorokkal együtt tízen. A rádiócsőgyártás és eladás megszilárdulásához hozzájárult az 1934-ben létrejött rádiócsőkartell, mely biztosította a piacot tagjainak. A rádiócsőkartell a világnak csak kis hányadára terjedt ki, de az Egyesült Izzó külön kontingens megállapodást létesített Angliára, Franciaországra és Spanyolországra vonatkozóan is az IRAVCO szerződéshez csatlakozott gyárakkal. Az Egyesült Izzó részesedése a csőkartell eladásaiból 12,28 %-ot tett ki, így a Tungsram csövek eljutottak a világ minden számottevő részébe. Példaként álljon itt az 1937/38-as üzletév első tíz hónapjában az elektroncső eladás az egyes országokban a következőképpen alakult. Ország db Ország db Argentína 112.783 Norvégia 50.207 Ausztrália 2.193 Ausztria 111.067 Bulgária 17.400 Lengyelország 171.538 Belgium 163.523 Portugália 1.571 Brazília 2.149 Afrikai országok 229 Dánia 129.258 Románia 98.476 Németország 194.633 Szovjetúnió 19 Finnország 27.206 Svédország 110.561 Hollandia 59.463 Svájc 54.748 Írország 2.429 Csehország 166.966 Olaszország 68.884 Magyarország 144.538 Jugoszlávia 49.435 IRAVCO területen összesen: 1.741.276 IRAVCO területen kívül: Ország db Franciaország 961.436 Spanyolország 22.280 Anglia 751.991 Mind összesen: 3.475.393 Iparágában vele azonos profilú vállalatnak ekkor Európában csak a Philips volt tekinthető. A hazai rangsorban - a Magyar nagyvállalatok alaptőkéjét vesszük alapul - a villamossági vállalatok között az 1938/39 évi Compass szerint az Egyesült Izzó 21 000 000 pengős alaptőkéjével az első helyen áll, és harmadik a hazai iparvállatok között. A vállalat termelésében csak a háború utolsó évében előálló szakember és alapanyaghiány okozott fennakadást. Az elektroncső fejlesztés a háborút követő esztendőkben is megtartotta lendületét, melynek fejlődési ütemére jellemző, hogy amíg a százmilliomodik vevőcső 1959-ben a kétszázmilliomodik 1967 végén készült el. 1970-ben a gyár termelése elérte az évi 18 000 000 darabot. Ezekben az években a félvezetők világméretű térhódítása egyre inkább háttérbe szorította az elektroncsőgyártást, mely 1985-ben megszűnt. Ezen rövid történeti áttekintés után vizsgáljuk meg azokat a csőtípusokat, melyek - bár szubjektív válogatás eredményeképpen - leginkább alkalmasak hangerősítők építésére. Vizsgálódásunkat kezdjük a tápegységeknél. A jó hangerősítő alapja a stabil tápegység, mely rendelkezik a dinamikacsúcsok élményszerű lesugárzásához szükséges teljesítmény tartalékokkal. Ezen cikknek nem tárgya a (csöves vagy félvezetős tápot építsek) "hitvita" taglalása. Kiindulásként csöves tápegységet választva vizsgáljuk meg a két utas egyenirányítók választékát. Kisteljesítményű készülékek (előerősítő, korrektor, MC elektronika) tápellátásához (max. 100 mA) választható a miniatűr (7 lábú) foglalatú 6X4 6X4 / EZ90 Tungsram /EZ90 vagy a novál (9 lábú) foglalatú EZ80 EZ80 Tungsram közvetett fűtésű csövek, valamint a közvetlen fűtésű kosaras foglalatú AZ1, amely a háború előtt 4 lábú kivitelben is készült. Az "A" jelű csöveket (4V fűtőfeszültség) 1935-ben fejlesztették ki. Végfokozatokhoz érdemes kipróbálni a közvetett fűtésű novál foglalatú EZ81 EZ81 Tungsram csövet, valamint a közvetlen fűtésű kosaras foglalatú AZ4 AZ4 Tungsram , PV200/600 PV200/600 Tungsram , PV200/1000 PV200/1000 Tungsram csöveket. A PV200/600 és a PV200/1000 csövek készültek 4 lábú változatban is. A 6X4 cső, valamint az AZ1 AZ1 Tungsram , AZ4, PV200/600, PV200/1000 csövek az idők során feketített anódlemezzel is készültek. Ezek a tapasztalatok szerint némileg kellemesebb hangzásúak, mint a világosabb grafitszürke anódlemezzel készült típusok. Ehhez hozzájárul még a jelenleg gyártott típusoktól eltérő széles, lapos katódfelület is, mely javítja a hangzásképet. A közvetlen fűtésű kosaras foglalatú egyenirányítók esetében a feketített anódlemezűek jellemzően a cső burájának tetején feketével feliratozottak, míg a szürke anódlemezűek a cső búrájának oldalán sárgával feliratozottak. A felsorolt egyenirányítók közül a 6X4, EZ80, EZ81, AZ1, AZ4 típusokat más gyártók is készítették, mára azonban az AZ sorozat gyártása teljesen megszűnt. Adott esetben különböző gyártmányok birtokában - vaktesztes meghallgatások után - levonhatóak a következtetések. A katalógusadatok birtokában az ott javasolt és a méretezéssel, méréssel alátámasztott lehetőleg kis kapacitású (max. 100 μF) elko vagy inkább olaj-papír kondenzátorok és a hálózati trafóhoz hasonlóan bőségesen - nagy áramtartalékokkal - méretezett fojtótrafót kell raknunk. Tehetnénk ide egy ellenállást is, de a hangminőségben mutatkozó különbség megéri a fáradozást. A különböző fajsúlyú tápegységek méretezésére, alapkapcsolására számos példát kínál a gazdag hazai és külföldi szakirodalom. (lásd.: a forrásmunkák ajánlatában) Tápegységünket természetesen az előzetesen már kiválasztott hangerősítő kapcsolás ismeretében választhatjuk meg. A hangerősítő kiválasztásának szempontja lehet pl. a meglévő hangsugárzónk, mely ha érzékenysége 90 dB alatt van célszerűen viszonylag nagyobb teljesítményű ellenütemű készüléket kell építenünk. Mivel a tetródák és pentódák hatékonysága jobb mint a triódáké, valamint meghajtásuk alacsonyabb vezérlőfeszültségről egyszerűbb feladat, kézenfekvő ezek alkalmazása. Ha ezt a feladatot csatornánként két végcsővel kívánjuk megoldani, akkor a közel 10W kimeneti teljesítményt nyújtó EL84 pentódától a 100W körüli E130L E130L Tungsram pentódáig igen széles palettáról válogathatunk. Kezdjük a sort a már talán kissé nehezen beszerezhető EL3, EL6 EL6 Tungsram , EL12 csövekkel. A második világháború alatt és az azt követő két évtized során igen népszerű - más európai gyártók által is készített - végpentódák elliptikus anódlemez geometriájuknál és feketített anódlemezüknél fogva igen kellemes hangzást nyújtanak. Nagy előnyük a -6 - 7 V körüli meghajtófeszültség ellenére is kedvező teljesítmény. Ellenütemben 30W az EL6 EL6 Tungsram , EL12 teljesítménye. Lényegesen több kapcsolás szerepel azonban a szakirodalomban EL84, EL34 EL34 Tungsram pentódákra, valamint 6L6 6L6G Tungsram és 807 807 Tungsram típusú sugártetródákra. Az EL84 pentódát évtizedekig gyártotta az Egyesült Izzó, szemben a sajnos csak a háborút követő néhány évben Angliában gyártott EL34 EL34 Tungsram típusú pentódával, mely mintaszerű mechanikai szerelésével a legnevesebb külföldi típusokkal is felveheti a versenyt. Szintén évtizedekig gyártották a 807 807 Tungsram jelű sugártetródát, mely a BEAG erősítők egyik favoritja volt sokáig. Az 50-es, 60-as évek hazai erősítőinek (AUDIO, BEAG) népszerű végcsöve a 6L6 6L6G Tungsram sugártetróda, melyet először magas búrájú 6L6G 6L6G Tungsram , később alacsony búrájú 6L6GA 6L6GA Tungsram feketített anóddal kivitelben gyártott a Tungsram. Mindkét sugártetróda egyaránt készült szürke és feketített anódlemezzel, melyeknek feliratozása jellemzően az egyenirányító csöveknél tárgyalt módon történt. A 60-as évek derekán fejlesztették ki - főként ipari és orvostechnikai célra - az E130L E130L Tungsram típusú szélessávú pentódát. Sok kedvező tulajdonsága (alacsony anódfeszültség, nagy anódáram mellett nagy kimenő teljesítmény, viszonylag alacsony illesztőimpedancia, nagy meredekség) szinte kínálja a hangerősítőkben való alkalmazást. Felsorolás szerűen feltétlen érdemes még megemlíteni az ECL86 csövet, mint az EL84-hez hasonló teljesítményű kombinált csövet, mely egy búrában egy meghajtó triódát (1/2 ECC83) és egy végpentódát rejt, aminek illesztése közel azonos az EL84 csőével. Mint a Tungsram utolsó fejlesztéseiként elkészült csöveket szintén csak felsorolás szerűen, de feltétlen ideillően a TV készülékek sorvégcsöveiként használatos PL36 oktálfoglalatú, valamint a magnovál foglalatú PL500, PL504, PL508 PL508 Tungsram , PL509 PL509 Tungsram , PL519 PL519 Tungsram csöveket kell említenünk. Ezekkel a csövekkel készült erősítőkből a hazai szakirodalom az utóbbi években többet is közölt. Egzotikusabb vállalkozásba kezd az aki esetleg 90dB feletti netán a 100dB-hez közelítő hangsugárzóval (esetleg széles sávúval) rendelkezvén együtemű, vagy ellenütemű közvetlen fűtésű triódás végfok építésére adja a fejét. (A Tungsram nem gyártott közvetett fűtésű végtriódákat.) Az ezekhez szükséges végcsöveket (pl. AD1 AD1 Tungsram , P15/250 P15/250 Tungsram , P27/500 P27/500 Tungsram , O15/400 O15/400 Tungsram , OQ15/600 OQ15/600 Tungsram stb.) a 30-as évektől az 50-es évekig gyártották. Bár a külföldi szakirodalom főként az együtemű triódás végfokok tekintetében jelenleg is igen gazdag, sőt egyre gyarapszik, sajnos a hazai szakirodalomban ezekhez a csövekhez kapcsolási rajzok azóta nem szerepelnek, mióta gyártásuk megszűnt. Katalógusadataik birtokában azonban kellő gyakorlattal alkalmazhatóak a jelenleg népszerű kapcsolásokban. A fentebb felsorolt csövek egyike sem ad -- együtemű kapcsolásban, egy végcső esetén - 10W kimenő teljesítménynél többet, ezért erősen igénylik a nagyérzékenységű hangsugárzókat. A légréses kimenő trafók elkészítése is nagyobb gondosságot igényel a némileg egyszerűbben készíthető ellenütemű társaiknál. Ahogy a tápegységben a fojtótrafó, úgy az együtemű triódás végfokban a csatoló transzformátor is meghálálja magát. A fentiekben említett gazdag külföldi szakirodalomban egyre gyakrabban szerepelnek meghajtócsőként is közvetlen fűtésű triódák, melyek közül álljon itt példaként az LD431 LD431 Tungsram típusú nikkelanódos trióda. És ezzel eljutottunk az elő és meghajtócsövekhez, melyből igazán gazdag választékból válogathatunk. Ha fáradságot nem kímélve felkutatjuk a világháború alatti és közvetlen utáni - főként az itt hagyott amerikai készülékek üzemeltetéséhez kis sorozatban gyártott - csöveket, közöttük a 6SL7 6SL7 Tungsram , 6SN7 6SN7 Tungsram , 6SJ7 6SJ7 Tungsram típusokat, megfelelő kapcsolási rajz birtokában kiváló készülékeket építhetünk. Gyári készülékek cserealkatrészeként és új készülékek építéséhez egyaránt kiválóan használhatóak az ECC típusú ikertriódák (ECC81, ECC82, ECC83 és ECC808 ECC808 Tungsram ). Ez utóbbi speciálisan hangtechnikai célra kifejlesztettként - teljesen szimmetrikus két trióda, alacsony zajszint - kiválóan alkalmas hanglemez korrektorba. Az ECC sorozat népszerű csövei közül főként az ECC82 és ECC83 az idők során több mechanikai változtatáson is átesett, melyet a mellékelt fotók jól szemléltetnek. Az azonos típusú, de különböző kivitelű csövek birtokában kiválaszthatjuk a nekünk megfelelőt. Az itt felsorolt csőtípusokon kívül számos olyan van mely méltán megérdemelte volna az ismertetést, de aki ezen cikk után veszi a fáradságot és utána néz - az esetleg birtokába került Tungsram katalógusokban - milyen széles választékot kínált a cég, belátja, hogy e rövid cikk nem vállalhatott többet, mint ösztönzést adni ezek minél behatóbb megismerésére. A téma iránt érdeklődők számára némi segítséget nyújthat az alábbi forrásjegyzék. [1] Holló Jenő - Magó Kálmán - Valkó Iván Péter: Tungsram Rádió Tanácsadó 1944 Egyesült Izzólámpa és Vill. Rt. Kiadása [2] Tungsram Rádiócső Katalógus 1956 [3] Tungsram Rádió és Vevőcsövek Választéka 1978 [4] A Tungsram Rt. Története 1896-1945 Bp. 1987 I-II. kötet [5] Kádár Géza : Hangerősítők 1954 Közlekedési Kiadó [6] Kádár Géza : Rádiótechnikai Ismeretek, MK Bp. 1963 [7] Mészáros Sándor : Elektromos Alkatrészek Konstrukciója és Technológiája MK Bp. 1970 [8] Telkes Béla: Elektromos Áramkörök Alkatelemei Tankönyvkiadó 1965 [9] Magyari Béla: Rádiócső Atlasz 1948 Hungária Kiadó [10] Magyari Béla: Rádiócső Atlasz 1956 MK I-II. kötet [11] Magyari Béla: Rádiócső Atlasz 1978 MK I-II. kötet [12] Vade - Mecum Csőkatalógus 1963. Warsawa I-II. kötet [13] Tyagunov: Elektromos Vákuumcsövek 1951 Nehézipari Kiadó [14] Glass Audio, magazin kiadó: Old Colony Sound Lab PO Box 243 Peterborough NH 03458 USA [15] Sound Practices magazin kiadó: PO Box 180562, Austin, TX 78718 USA [16] Vacuum Tube Valley magazin kiadó: 1095 E. Duane Ave, Suite 106 Sunnyvale, CA 94086 USA
