Az LCD kompatibilis vákuum flouresszensz kijelző modulok.

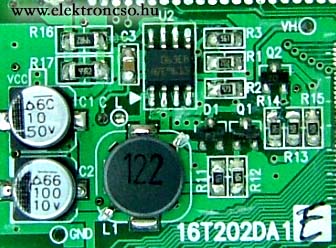

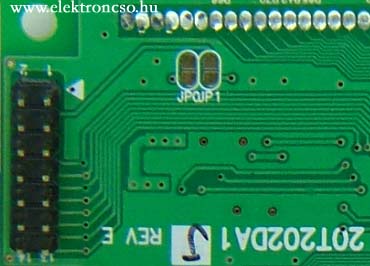

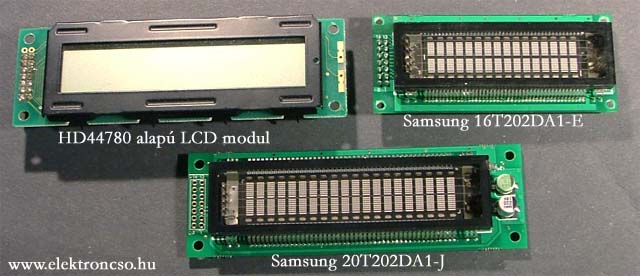

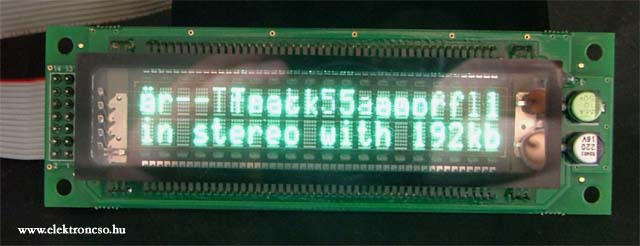

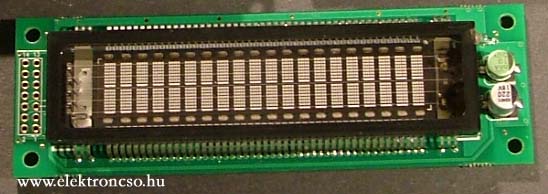

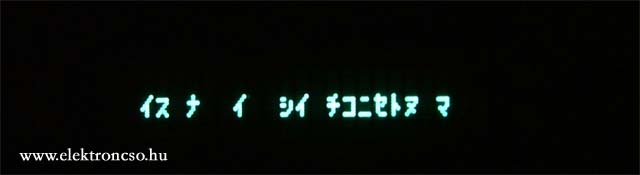

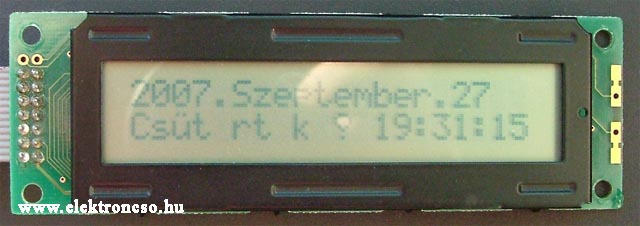

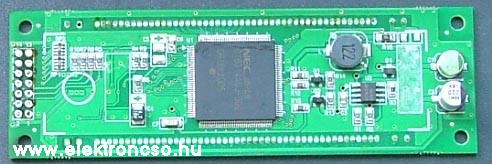

 A széles felhasználhatósága és olcsósága révén a Samsung 20T202DA1-J típusú modulon mutatom be ennek felhasználását. (ezúton is köszönet a magyarországi forgalmazónak a modulért) A modul egy 2x20 karakteres 5x7-es pontmátrix modul. Előszőr talán tekintsük át a modul elektronikai paramétereit. Mint már említettem a modul teljesen LCD modul kompatibilis ez azt jelenti, hogy a külvilág felé egy 14 pontos szalagkábelnek megfelelő csatlakozón keresztül kommunikál. Ezen a csatlakozón keresztűl kapja tápfeszültségét is. A csatlakozó - alapesetben - furatokat takar, mint ahogyan az az LCD-knél is már megszokott. A könnyű szerelhetőség érdekében én ide álltalában (wrap) tüskesort szoktam forrasztani, így egyszerűen egy 14-es szallagkábel csatlakozóval a mechanikai és csatlakoztatási problémák leküzdhetőek. A bekötésnél érdemes végig gondolni a csatlakozásokat és inkább kimérni, hogy a tápfeszültség a megfelelő helyre kerüljön, mert a csatlakozó forgatása következtében előfordulhat, hogy a tápfeszültség pozitív és negatív pontja felcserélődhet. Ez a felcserélődés az LCD modulok esetében álltalában nem okozott végzetes tévedést, már ha időben észrevettük! A VFD modulok azonban ennél érzékenyebbek lehetnek, mert a nagyfeszültséget előállító segéd táp is innen kapja a táplálásához szükséges áramot. Sajnos a Samsung modulon én biztosítékot nem találtam, így nem igen mertem kipróbálni a fordított táp hatásait, hogy leírhatnám. Mert ha lenne biztosíték rajta, akkor annak cseréjével a modul ismét működőképessé tehető. (Mint ahogyan például a Noritake moduljai) Sajnos a véletlenül rákötött magasabb tápfeszültség ellen ez sem védene, legyünk tehát körültekintőek.A csatlakozó bekötése az ábrán látható.  A csatlakozó vezetékeinek jelentése az alábbi:(1) Vss - a tápfeszültség közös pontja (GND), (2) Vcc - a tápfeszültség pozitív pontja (+5V), (3) Vlc - az LCD moduloknál a kontrasztot meghatározó feszültség csatlakozó pontja, VFD esetén nincs bekötve, illetve lásd később, a JP1 leírásánál. (4) RS - Register Select, azaz regiszter kiválasztás, (5) R/_W - Olvasás/írás jel, (6) E - Engedélyező jel, (7) DB0 - Adatvezeték 0. bitje (a legalacsonyabb helyiértékű bit), (8) DB1 - Adatvezeték 1. bitje, (9) DB2 - Adatvezeték 2. bitje, (10) DB3 - Adatvezeték 3. bitje, (11) DB4 - Adatvezeték 4. bitje, (12) DB5 - Adatvezeték 5. bitje, (13) DB6 - Adatvezeték 6. bitje, (14) DB7 - Adatvezeték 7. bitje (a legmagasabb helyiértékű bit). A jelek egymáshoz képesti időzítéseit nem kívánom taglalni az megegyezik az LCD modulokéval, illetve a gyári specifikáció részletesen tartalmazza. Az LCD moduloknál megszokott módon 4bites interfésszel is üzemeltethető, akkor az adatbitek a DB4-DB7ig használatosak az alsó bitek figyelmen kívűl hagyódnak, így lehetnek akár L vagy H szintűek is. A bit elnevezésnek megfelelően előszőr tehát a byte felsőrésze lép be, majd egy újabb E ciklussal az alsó része (DB0-DB3) is. A BF bebillen a felső byte belépésének kezdetekor, annak ellenőrzésére az alsó byte belépése előtt nincs szükség.  A modul képes a Motorola 68xx-as sorozatú processzoroknál megszokott buszon való kommunikációra, illetve az intel 80-as sorozatú processzoraival is együtt működni. Alap esetben az LCD-knél megszokott módon a Motorola busz támogatott. Az LCD moduloktól eltérően a modulon lehetőség van az intel busz kiválasztására is, amit a JP0 nyákon kialakított jumper zárásával érhetünk el. Ekkor a csatlakozó láb kiosztása ennek megfelelően változik, az (5) R/_W jelből WR azaz írás jel, míg a (6) E jelből RD azaz olvasási jel lesz és annak megfelelően értelmeződik. A másik sajátosság az, hogy a csatlakozó (3)-as lába az LCD-ktől eltérő funkcióval is ellátható. A kompatibilitás fenntartása miatt alapesetben természetesen az itt megjelenő feszültség figyelmen kívűl hagyódik, hiszen a VFD modulnak nincs szüksége segédfeszültségre a kontraszt beállításához. Az LCD kompatibilis VFD-k azonban mind képes az ide érkező jelet, mint Reset, azaz alaphelyzetbe állító jelként is értelmezni. Ezt a funkciót egy JP1 nevezetű szintén nyákos kialakítású jumperrel tehetjük meg. (A képen a gyári alap kialakítás látható)Szintén van némi különbség a reset, illetve a bekapcsolási alapállapotok között az LCD-khez képest. Ezt, ha saját készülék építésébe kezdünk (és lemondunk az LCD kompatibilitásról) javunkra felhasználhatjuk, hiszen segítségével a modul inicializálása sokkal egyszerűbbé válik. A bekapcsolás után a modul az alábbi funkciókat hajtja végre automatikusan, azaz inicializálja magát: 1. lépésként a DD-RAM-ot $20-as (Space) karakterekkel tölti fel. Azaz törli a kijelzőt. 2. lépésként a címszámlálóba $00-át ír, vagyis törli. 3. A kijelző módot beállítja (D=C=B=0-ra vagyis kikapcsolja a kijelzést, a kurzort és a villogtatást is). 4. A beviteli módot inkremntálisra és nem shifetlődőre állítja. 5. az interfészt 8 bitesre, a kijelzést 2 sorosra állítja. 6. lépésként megvizsgálja a JP1 állapotát és annak megfelelő vezérlést vár. A modul paneljén három mérőpont található. Ezek a gyártás során végzett ellenőrzések céljait szolgálják, de hibás modul javításánál is felhasználhatók. Jelentésük: (VH) Voltage High - a konverter álltal a kijelző számára előállított nagy feszültség (ennél a modulnál 35V.). A konverter (L) tekercsének kivezetése (35Vpp négyszögjel). A konverter oszcillátorának kondenzátor (C) kivezetése (0,8Vpp fűrész jel). Kép a 16 karakteres modul és kép a 20 karakteres modul mérőpontjairól. Az említett eltérések a karakter generátorban vannak. A modul karakterei teljesen megegyeznek (J jelzés esetén) az LCD-knél megszokattakkal, azaz a felhasználó által definiált karakterek a $00 és $07 között találhatóak, illeteve $08 - $0f-ig ugyanezek a karakterek találhatóak ismét. Az eltérés olyan helyen ütheti tehát fel fejét, amit az LCD-k üresen szoktak hagyni és ez a $10-$1f-ig terjedő terület. Ide pár olyan karakter is került, amely segítségével egyszerűen készíthetünk kijelzőnkből bárgráfot ($10-$18) és még pár egyébb karaktert. A latinbetűs kódtábla és a japán kódók közé ismét ékelődhettek ($80-$9f) olyan karakterek, amik az LCD-k esetében nincsenek. Jó hír lehet nekünk is, hiszen így már megtalálható az á ($83), illetve az Ö($86), ö ($87), Ü ($8a) és az ü($8b) is. A többi ékezetes betűt az LCD-knél megszokott módon definiálhatjuk, de így az előre definiált és feltöltött betűket nem kell (on the fly) röptében átdefiniálni, hogy egyszerre mind használható legyen. Felhasználás: Számítógépes előlapi kijelzőként.
Jelen estben csak a párhuzamos portos illsztést tárgyaltuk meg. Ez ugyan meglehetősen egyszerű és jó megoldás, de azzal a kényelmetlenséggel járhat, hogy egyrészt foglalja a gép párhuzamos portját, másrészt ha gépünket átépítjük akkor komoly probléma szokott lenni, hogy a gép végéből a párhuzamosportról egy vezeték visszkanyarodik a gép belsejébe. Ezeket a problémákat meg oldhatjuk ha ellátjuk gépünket egy további párhuzamos port kártyával amin a párhuzamos port belől is kivezetett, így az odakötött kijelző kivűlről nem is látszik. A másik megoldás az USB illetve soros porti illesztés. A kijelző gyártók kínálják kijelzőiket soros portos változatban is, sőt álltalában a nem LCD kompatibilis modulok eleve eláttottak a párhuzamos interfész mellett sorossal is. Szinte minden modulnak létezik USB változata is, de ebben a speciális felhasználásban melyben a számítógéphet illesztjük sok külső gyártó is készített USB illesztőt LCD kijelzőkhöz, ami szintén ajánlható, sőt a számítógépes szoftrverek ezeket jobban is ismerik. Ezután jöhet a szoftveres rész. Sok nagyon magas színvonalú program, ingyenesen letölthető, ezen feladat elvégzésére. Mielőtt azonban idáig juthatnánk meg kell teremtenünk azt a környezetet, amellyel együtt képesek dolgozni a felsorolt programok. Az operációs rendszer nem szereti, ha felhasználói programok a feje felett turkálnak hardveres eszközöket - még ha az csak a párhuzamos port is. Egy valamire való oprendszer ezt nem engedheti meg. Ennek a problémának a kikerülésére, érdemes letölteni egy programocskát és telpíteni azt, amit a felsort programok java része, el is vár. Ez a program win esetén a port95NT. A kezelő szoftverek tehát - a teljesség igénye nélkül párat felsorolok. Ilyen például a jaLCDs ami kiváló szolgáltatásaival az élre került. Ne tévesszen meg senkit a nevében szereplő LCD a kompatibilitás miatt a csatlakoztatott VFD-k egy HD44780, vagy KS0066 (a két vezérlő ebből a szempontból azonos) alapú LCD modulnak látszik, konfigurálásnál, beállításnál ezt kell beállítani! Vannak direkt VFD-hez írt programok is, mint a VFDThinger ilyen esetben például a Hitachi kontrollerrel kompatibilis VFD-t kell választanunk, mint például a Noritake CU24025ECPB-U1J VFD-jét és így a kihasználhatjuk a modulunk többlet képességeit is (sajnos ez csak közel azonos, így a felső sor üresen marad). A program különösen azoknak ajánlható akiknek nem LCD kompatibilis moduljaik vannak, mert ők nagyon kevés programot használhatnak. Tudom ajánlani továbbá az LCDHype vagy az LCDStudio-t, ami a grafikus VFD/LCD modulokon szép. Ha linuxot (is) használunk érdemes megnézni az igen jól fejlődő LCDSamartie-t is. (Van belőle Win-es is) Én ezt ajánlom egyszerűen és széleskörűen, valamint kézenfekvően kezelhető. Saját WinAmp pluginje révén képes Spectrum Analizátorra is! Ha médialejátszónkat szeretnénk kijelzővel ellátni, maguk a médialejátszók is rendelkeznek az ehhez szükséges plugin-al, pl. WinAMP LCD Plugin, bár egyenlőre csak 4 soros kijelzőn képes Spectrum Analizátort megjeleníteni. Ezekről látható itt, pár kép:

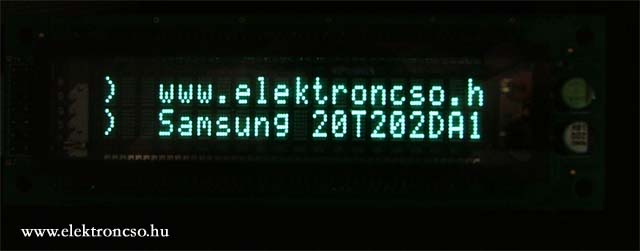

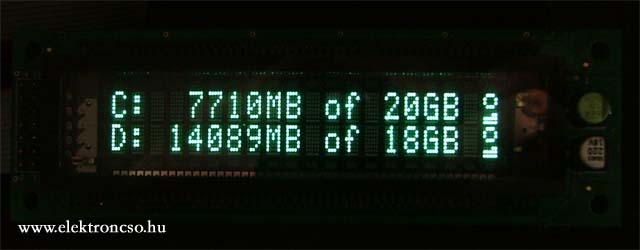

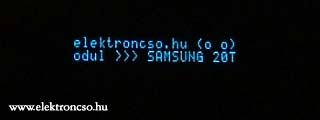

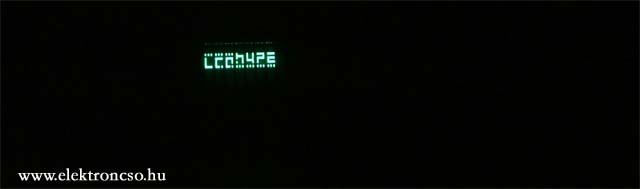

Az utolsó képen, illetve az LCDSmartie-t bemutató animban látható amint VFD szűrő kerül a kijelző modul elé, demonstrálva, hogy milyen egyszerűen lehet annak színét változtatni. A speciális szűrőkkel azonban nem csak a színe hanem kontrasztossága illetve csillanás mentessége is fokozható. Saját számítógép modom-nál is felhasználtam ilyen kijelzőt is. Az előzőekhez képest a különbség pusztán annyi, hogy a kijelzőt nem a számítógép kezeli, hanem mikrokontroller segítségével készítettem a számítógép számára egy felügyeleti rendszert. Erre azért volt szükség, mert ha a számítógép lefagyna attól függetlenül is működnie kell a hűtéséről gondoskodó szivattyúnak, illetve a felügyeleti gép megpróbálkozhat az újra indításával. Ezzel a megoldással megvalósítható egy teljesen emberi felügyelettől mentes működés. Akit érdekel, a teljes MOD ezen a linken keresztűl elérhető. Link

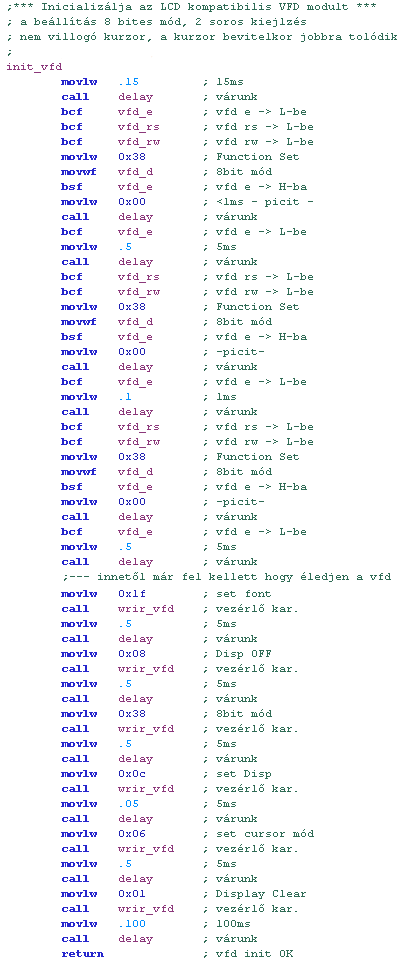

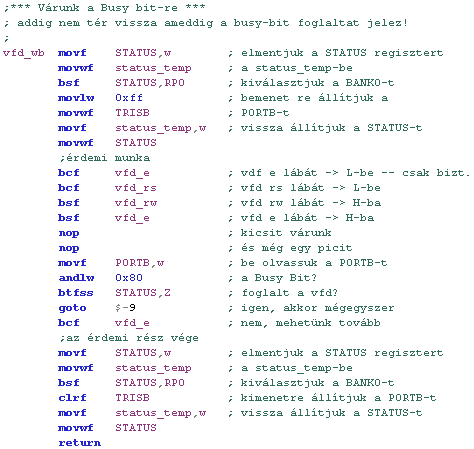

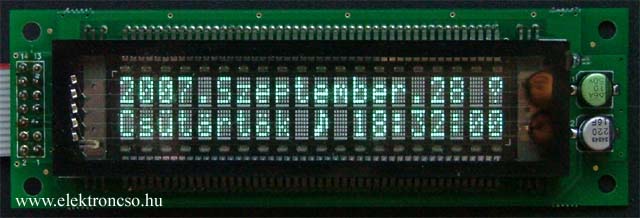

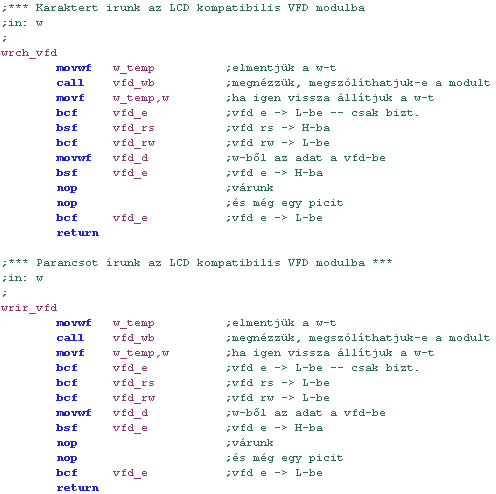

A nixie órához képest az eltérés a felhasznált mikrokontroller, ami itt a nagyobb lábszámú és több memóriával rendelkező 16F876A típus. A több lábra nem annyira volt szükség mint inkább a nagyobb memóriára. A programban az LCD-knél ajánlott és megszokott módon inicializálom a kijelzőt, amint az a mellékelt forrásban is jól látszik. Hogy teljesen komplett legyen a kijelző kezelő rutinjait is közlöm, így tényleg gyorsan alkalmazhatjuk saját feljesztéseinkben. (Figyelem! A forrás szabadon felhasználható saját célra, vagy saját publikációba a forrás és a szerző jól látható feltüntetésével! Üzleti felhasználása csak a szerző írásos beleegyezésével lehetséges!)
Az óra kapcsolási rajza, panelterve, és programja innen letölthető:

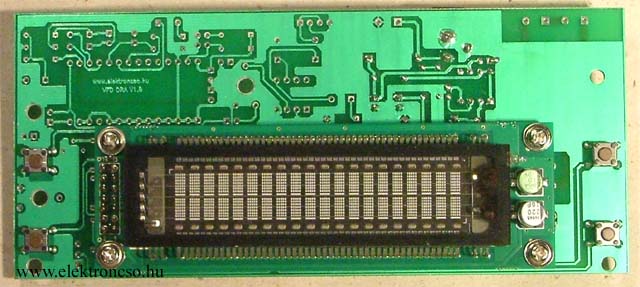

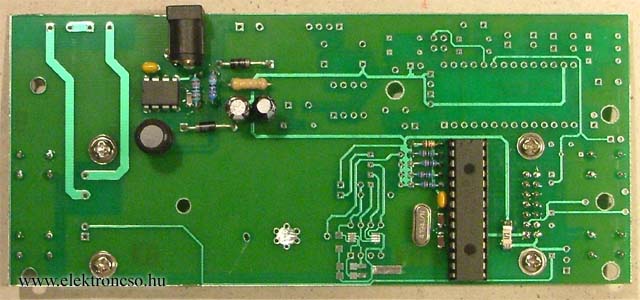

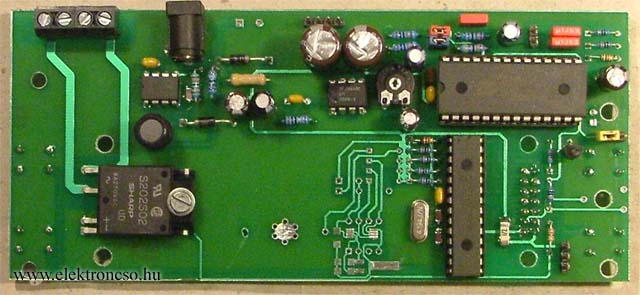

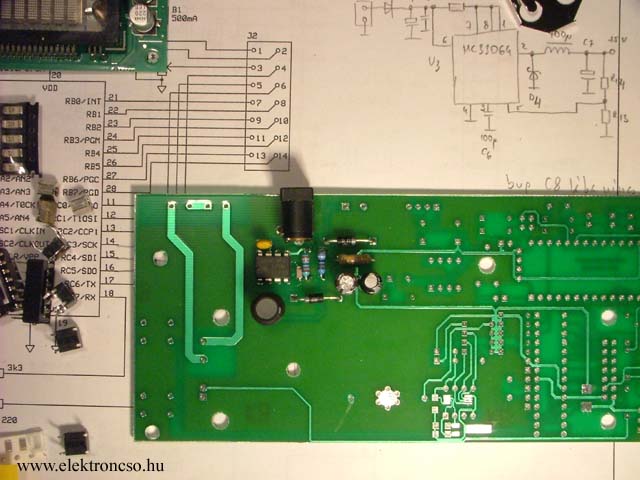

A KIT:   A kit megépítése igen egyszerű, a kevés alkatrész és a panel segítségével, igaz ugyan, hogy a poziciószitázásról lemondtam, mert -véleménye szerint- túl bonyolította volna a helyzetet. Az összeszerelést kezdjük a panel átvizsgálásával. Ha mindent rendben találunk ültessük be a tápegység részt. Célszerűen az alacsonyabb alkatrészekkel kezdjük, majd haladjunk a magasabbak felé, legvégül a tekercset forraszuk fel a panelra. Amint átnéztük az alkatrészeket, hogy a helyükön csücsülnek e, helyezzük áram alá az órát. (Figyelem, a dugasztáp nem része a KIT-nek) A dugasztáp egy olcsó darab lehet, nincs nagy követelmény vele szemben. Valahol 7-30V-ig adjon feszültséget, és legalább 250-300mA terhelhetőségű legyen. Az óra a dugasztápból érkező áramot egy DC Jack csatlakozón keresztül fogadja, melynek középső tüskéje legyen a +. (A fordított polaritású dugó nem teszi tönkre az órát a D3 dióda ezért van!) Lehetőség van továbbá, csavaros csatlakozó használatára is, ez akkor célszerű ha óránkat meghatározott helyre, dobozba építjük. Egy kézi műszerrel ellenőrizzük le a tápfeszültség meglétét, akár a PIC forrpontjainál akár a panel felsőoldalának huzalozásainak valamelyikén. Ha 5-5,5V közöttit mértünk a táp rendben van, folytathatjuk a beültetést. Ha a PIC-et foglalatba helyezzük akkor azzal, ha nem akkor először inkább a passzív alkatrészeket forraszuk a helyére és csak ezután a PIC-et. Ha nem akarjuk megépíteni az ébresztő részt, illetve a hálózati időzítőt akkor az R8,T1,R6,R7 alkatrészek beültetése is elhagyható. Itt említeném meg, hogy a P1 trimmerpoti beültetése csak akkor szükséges, (nincs a KIT csomagban) ha VFD kijelző helyett LCD-vel próbáljuk ki vagy építjük meg az óránkat. Ha mindent átnéztünk és rendben találtunk ültessük be a nyomógombokat is. Ne feledkezzünk meg arról, hogy a gombok a panel forrasztási oldala felől ültetendőek be, mert a kijelző is ide kerül és így válik kezelhetővé az óra. Amint a gombokat behelyeztük következhet a kijelző. A kijelzővel óvatosan bánjunk! Én a tüskesor forrasztását a kijelzővel szoktam kezdeni és amikor ez megvan helyezem fel a panelra, kicsi távtartókkal. A távtartók el is hagyhatóak annak függvényében, hogy milyen végső kialakítást találunk az óránknak, mert a távtartókkal esetleg már a gombok nehezen kezelhetők, vagy vezethetők ki az előlapra. Ekkor érdemes a kijelzőt teljesen a panelra ültetni úgy, hogy a kijelző és a panel közé tegyünk egy kis műanyag szivacsot (a számítógépes alaplapokkal adott rózsaszín szivacs pont megfelelő), mert bár a tüskesor műanyag gyöngyei eltartják a kijelzőt az alaplaptól, de a kijelző másik vége a súlya folytán hozzá érhet. A távtartós csavaros megoldásnál nagyon vigyázzunk arra, hogy a csavarról lecsúszó csavarhúzó könnyedén letörheti a cső leszívó csonkját és így tönkreteszi azt. Amikor minden a helyére került adjunk tápfeszültséget a készülékre, és máris gyönyörködhetünk benne. Ha a kijelző fényének színét meg kívánjuk változtatni csak helyezzünk elé egy színszűrőt és a kívánt színt kaphatjuk. (Mint előző cikkemben említettem a dán PSC több mint 20 féle plexit gyárt tőlük beszerezhető) Ha nem vagyunk nagy igényűek a papírboltokban dokumentum előlapként árult színes fóliákat felhasználhatjuk ilyen célra, de dekorációs boltokban szinten bármilyen színű fólia kapható. Az általam használt füst színű plexi eleve növeli a kontrasztot, és kissé zöldbe tolja a kijelző színét, így nekem a zöld/kék színezők előnyösebbek. Ha ébresztővel ellátott változatot rendeltünk a kijelző felszerelés előtt célszerű beültetni ennek alkatrészeit is. Szintén érdemes nagyság szerint megoldani az alkatrészek helyére illesztését. A szerelt és élesztett ébresztő és hálózati kapcsoló rész a Nixie órával teljesen azonos az ott leírtak alapján élesszük és használjuk. A szöveg tárolót is az ott leírtaknak megfelelően tölthetjük fel a kívánt ébresztő vagy figyelmeztető szöveggel, illetve zenével ha zenés ébresztőt kívánunk. (A felprogramozáshoz szükséges egy mikrofon kapszula, ami nem része a kitnek, de külön kérésre beletartozhat.) A tőlünk rendelt hangrögzítő chipek már egy rövidke dallamot tartalmaznak, hogy az összeszerelést követő próbán a hangrögzítő és az erősítő is kipróbálható legyen. A kapcsolási rajzból ugyan kiderül, de a kép segítségével a hangrögzítő lábai: sárga jumper _CE, piros jumper: P/_R, kék jumper: PD. A tápcsatlakozóhoz közelebb eső tüskesor természetesen a hangszóróé, míg a távolabb eső 2-es tüskesor a mikrofoné.Mivel a Nixie változatnál nem volt a panelen megtalálható a hálózati kapcsoló, de ezen az órán igen, ezért pár szóban annak szereléséről. A szilárd test relé a működése folyamán nem fog melegedni, ezért azt hűtőborda nélkül szerelhetjük a panelra. A rögzítő csavar elhagyható a lábak forrasztása kielégítő rögzítést biztosít. A kijelző csavarjai közel vannak a hálózati áramot vezető nyákcsíkhoz -bár azok védő lakozottak- érdemes, a baleset megelőzés miatt, a csavarokat szigetelő alátétekkel szerelni. Használat során ne feledkezzünk meg arról, hogy a szilárd test relével kapcsolt fogyasztót mindig biztosítékon keresztül kössük a szilárd test relé csatlakozóira, főleg ha az izzó szerű fogyasztó, ami kiégésekor a rá jellemző áram többszörösét képes felvenni, így veszélyeztetve vagy tönkretéve a szilárd test relénket. A KIT használatához, megépítéséhez sok sikert kívánok. A beüzemelést követő beállítást, a kijelző 2x20 karakteres felbontásának köszönhetően bőbeszédű menürendszerrel végezhetjük. Az ébresztési időzítési feladatok és a kijelzőt kímélő beállítások elvégzése nem okozhat gondot. Mind a hálózati, mind a beszédrögzítős ébresztés a hét minden napjára külön megadható, vagy együttesen is. Ezt a funkciót azonban csak az ébresztővel együtt rendelt KIT tudja.
|
| KIT-ek / Készülékek | |||
| VFDLCD - KIT | 2250-tól | ||

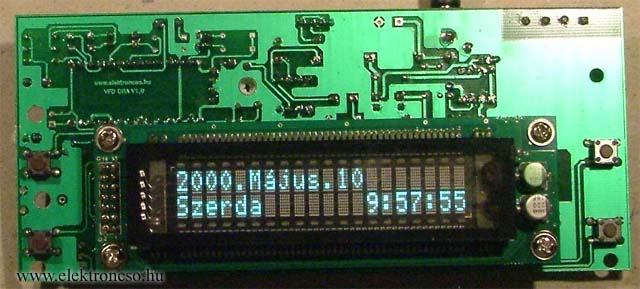

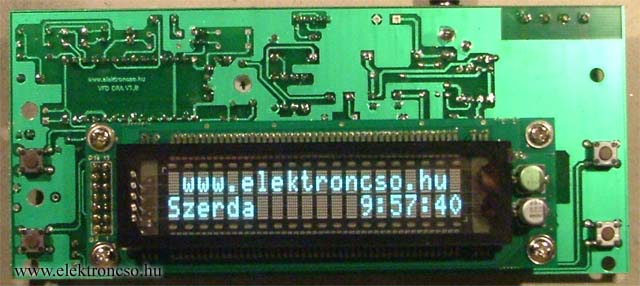

 A VFDLCD KIT egy extra szolgáltatásokkal ellátott ébresztős és hálózati időzítő funkcióval is ellátott óra. Az óra rész egy kristály pontosságú óra, dátum és a hét napjának kijelzésével. Egy beépített 2000. jan.-tól működő öröknaptár segítségével a hét napjának meghatározása automatikusan történik. A kijelző élettartama (ami ennélkül is igen hosszú kb.10év) a szintén beépített fényerő szabályzó révén kiterjeszthető a gyárilag megadott sokszorosára. Az ébresző és időzítő funkció a hét minden napjára külön egymástól függetlenül beállítható. A felhasznált kapcsoló elemnek köszönhetően a hálózati kapcsoló 8A terhelehetőségű amit az esetleges kapcsolandó lámpa élettartamának meghosszabítása miatt null-átmenet kacsoló lát el.A rendelhető KIT-ek. (A KIT-ek a szükséges kijelzőt nem tartalmazzák, az a forgalmazótól közvetlenül, vagy napi áron tőlünk beszerezhető.); csak panel: 2250.-; Alap KIT (PIC nélkül): 3500.-; Alap KIT (+ programozott PIC): 7000.-; Ébresztős KIT (+ programozott PIC): 12000.- | |||
